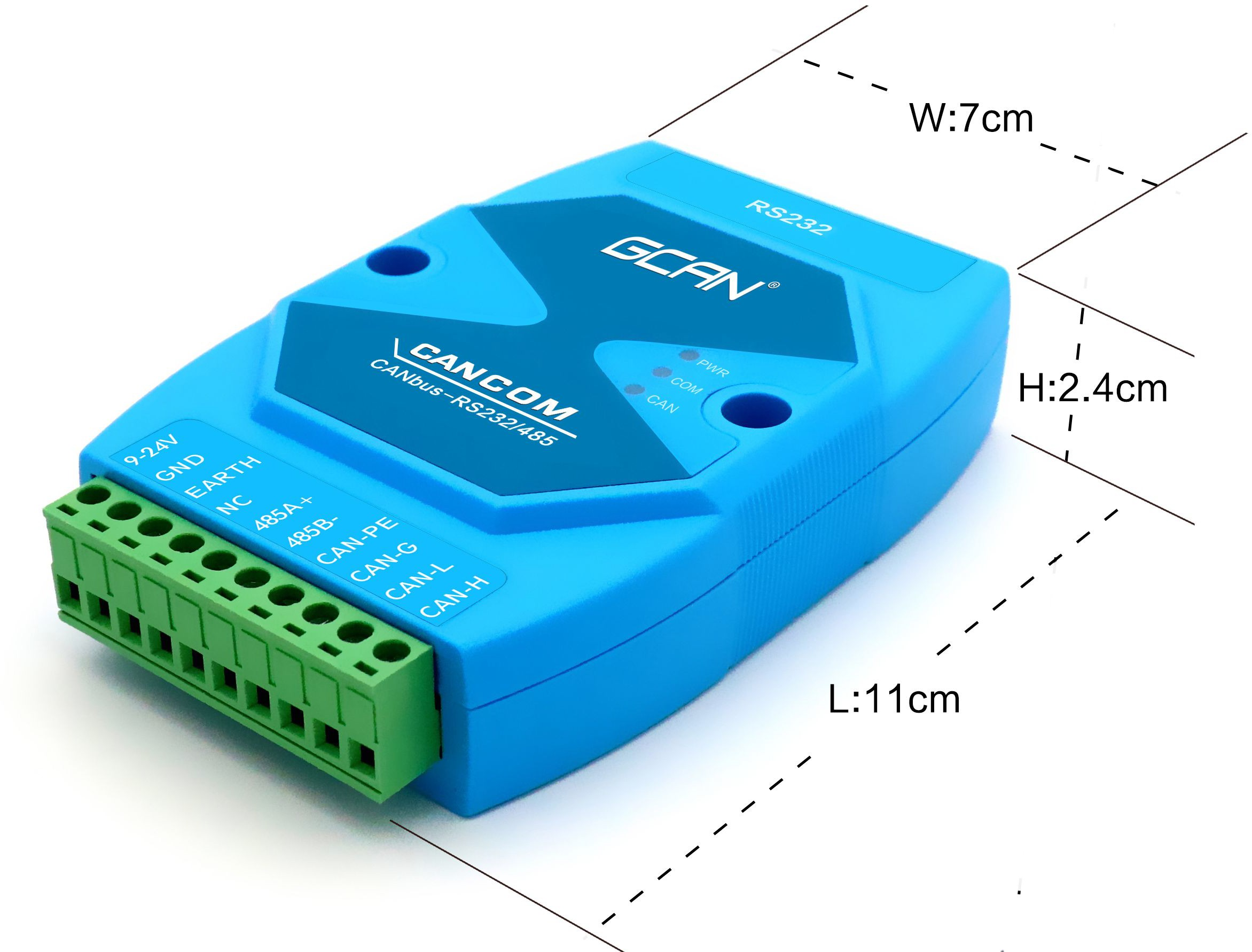

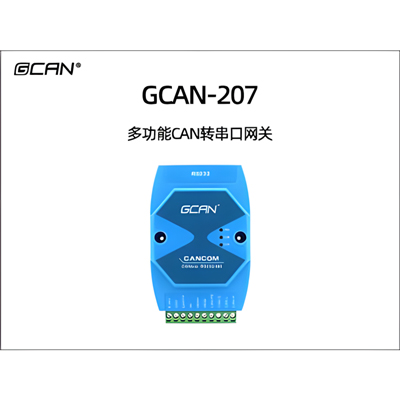

GCAN-207 多功能串口转CAN网关

一、功能概述


GCAN-207(CANCOM)是集成1路标准CAN总线接口、1路标准串行接口(RS-232/RS-485)的工业级CAN总线与串行总线通讯连接器(网桥)。采用GCAN-207模块,用户可以将原本使用RS-232/RS-485总线进行通讯的设备,在不需改变原有硬件结构的前提下使其获得CAN总线通讯接口,实现RS-232/RS-485通信设备和CAN总线网络之间的连接,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN总线网络领域中数据处理、数据采集的CAN总线网络控制节点。


GCAN-207模块在正常工作时,处于实时对CAN总线和RS-232/RS-485总线进行监听的状态,一旦检测到某一侧总线上有数据接收到,立即对其进行解析,并装入各自的缓冲区,然后按设定的工作方式处理并转换发送到另一侧的总线,实现数据格式的转换。


GCAN-207模块是工业总线改造,多种总线设备互连的关键性工具,同时该模块具有体积小巧、即插即用等特点,也是便携式系统用户的最佳选择。GCAN-207模块的各种总线接口均集成隔离保护模块,使其避免由于瞬间的过压过流而对模块造成损坏。采用DIN导轨的固定方式,可使其更容易集成到各种控制柜中。

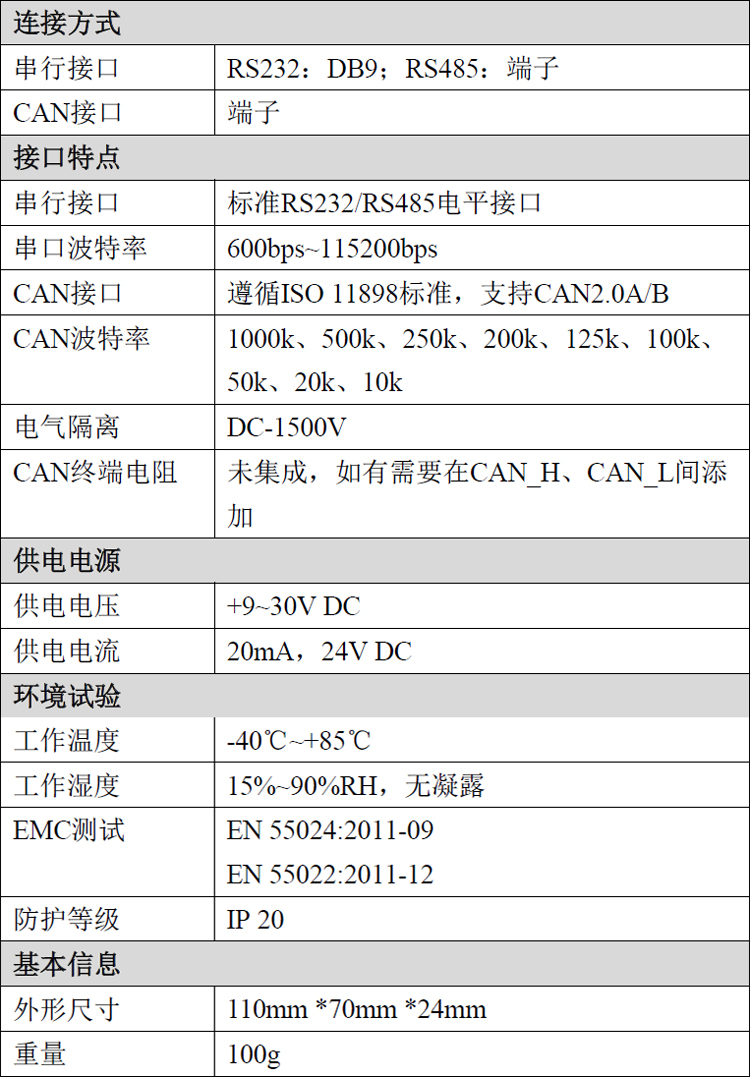

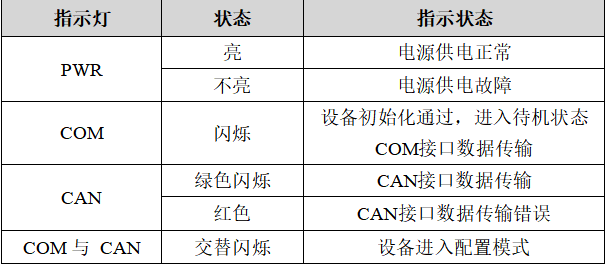

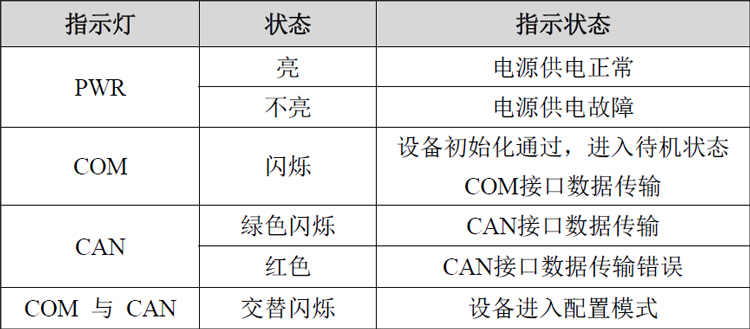

二、性能特点


(1)标准串口电平,可通过配置软件选择RS232或RS485总线;
(2)RS232接口采用标准3线制,RS485接口采用标准2线制;
(3)串口波特率支持600bps~115200bps,可通过软件配置;

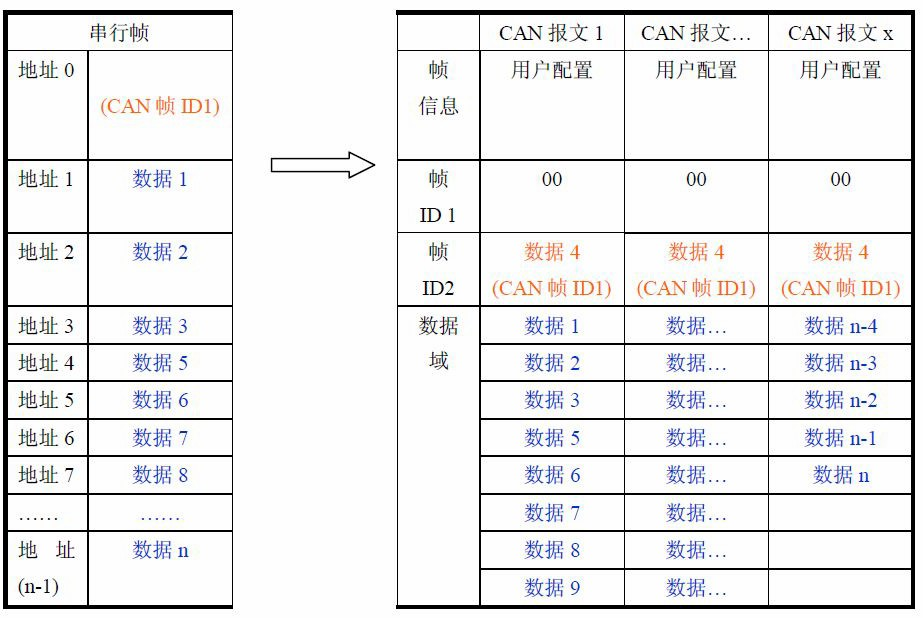

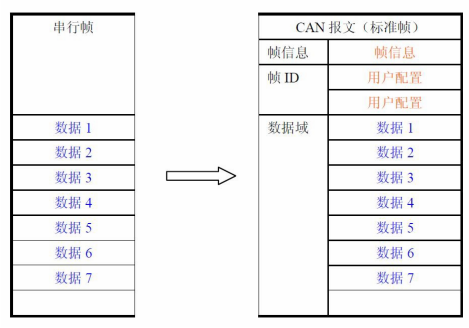

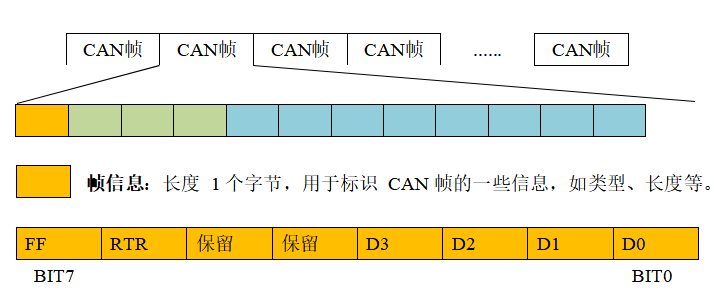

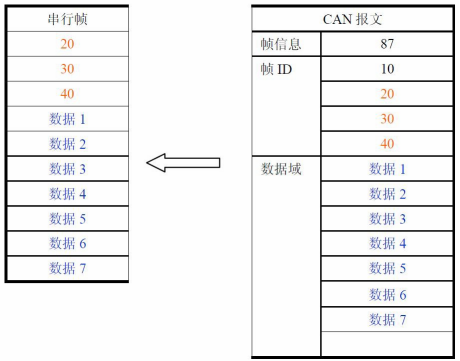

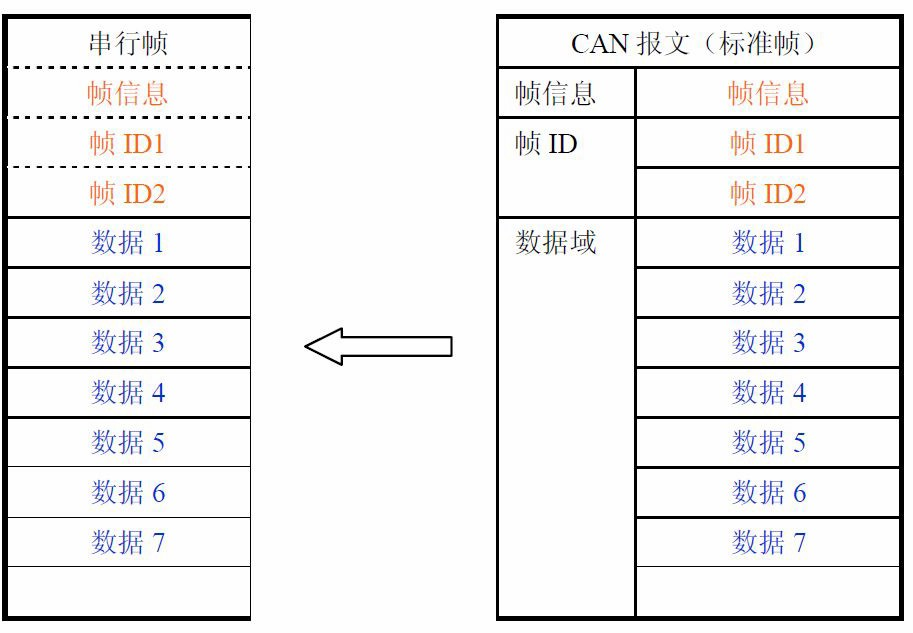

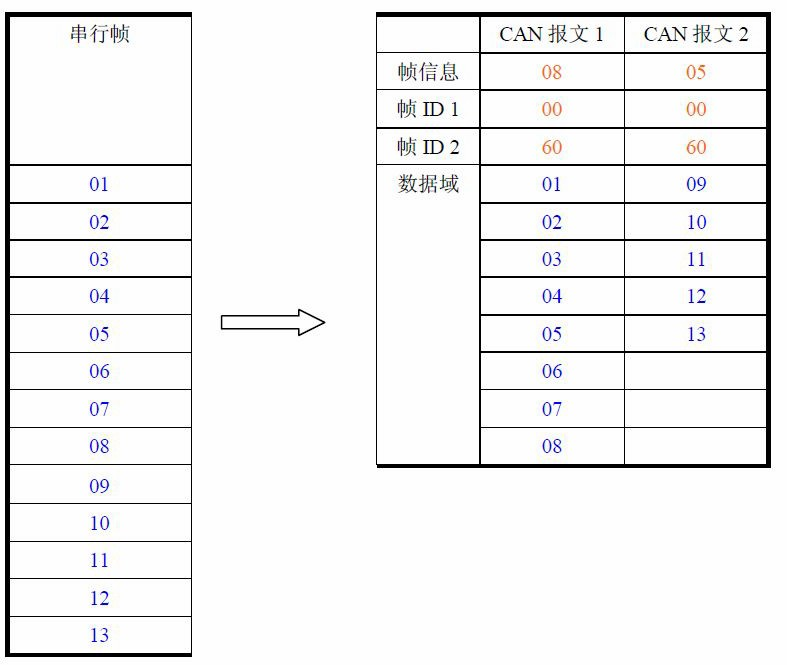

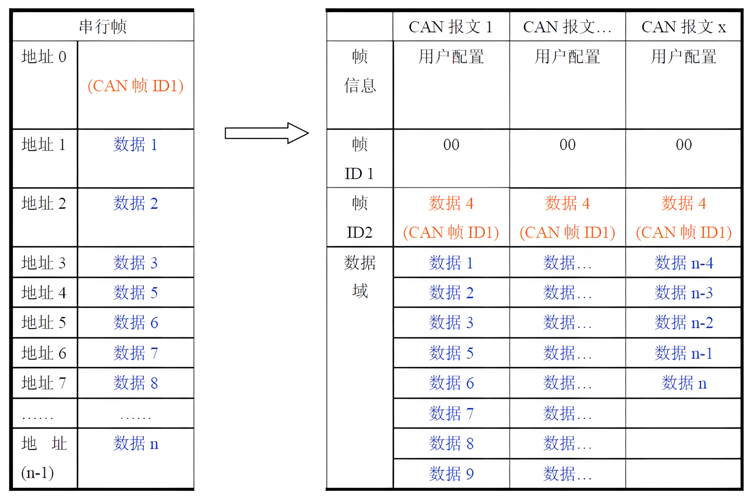

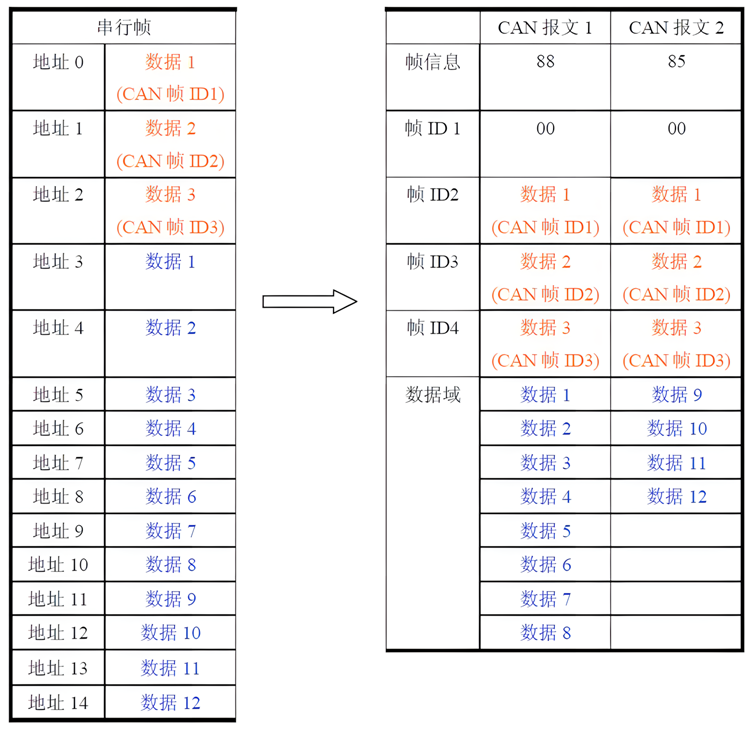

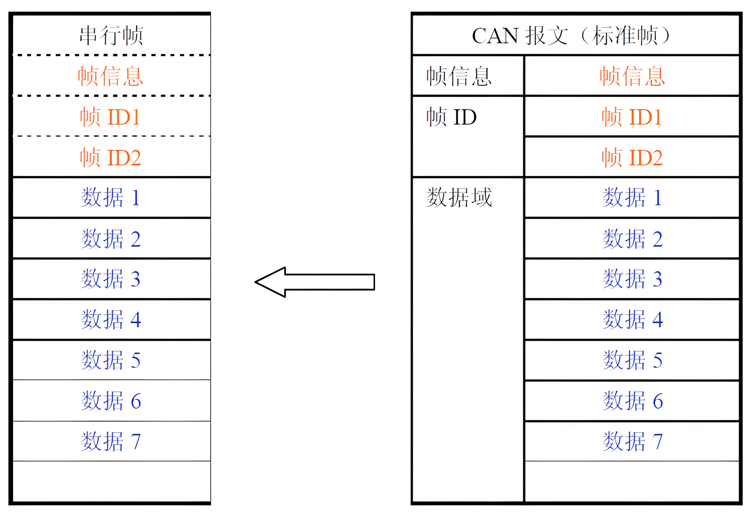

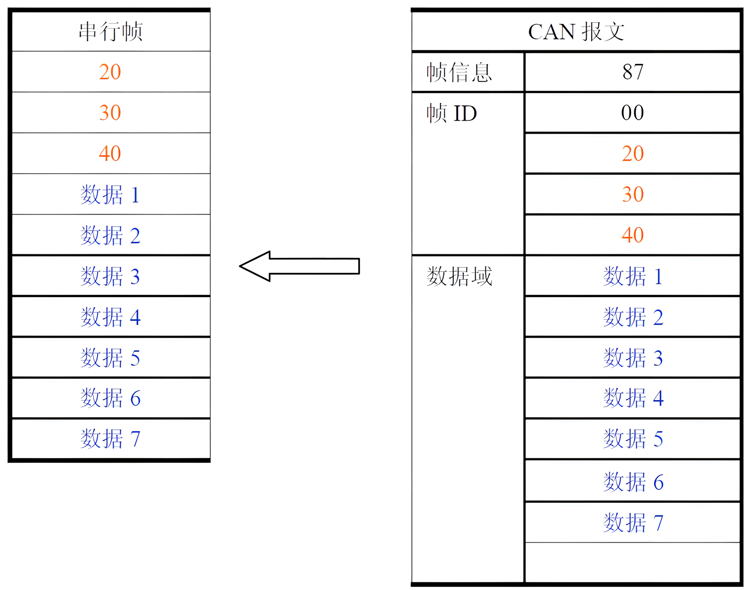

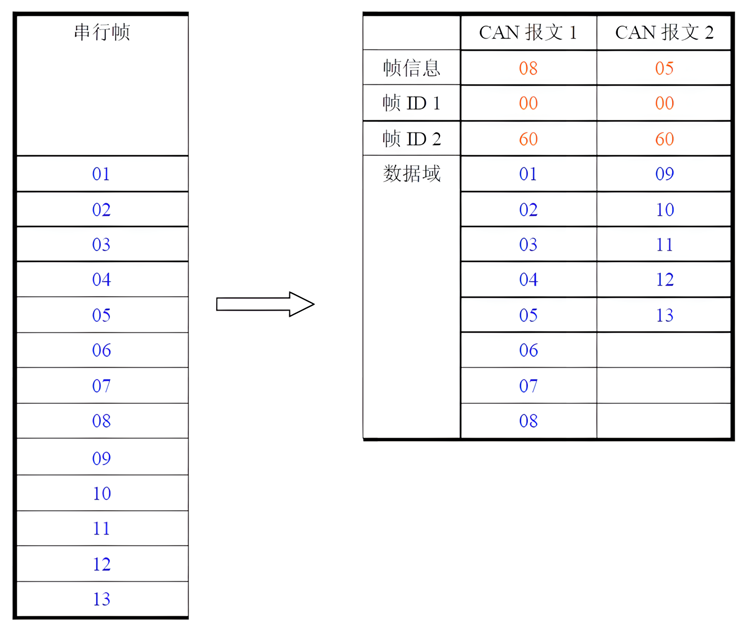

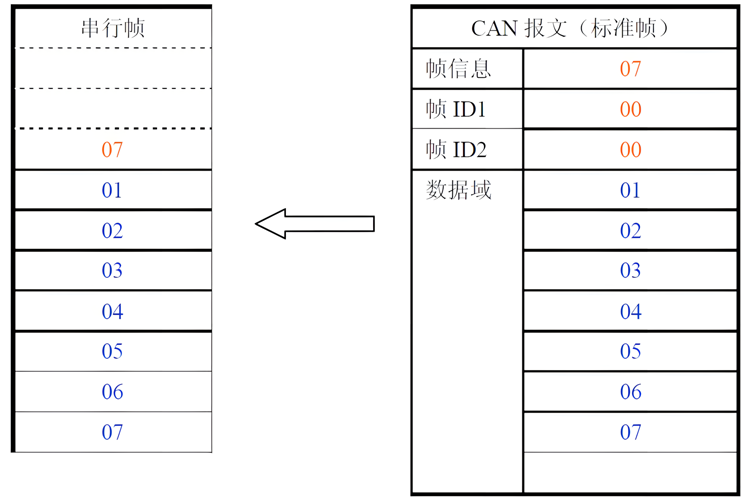

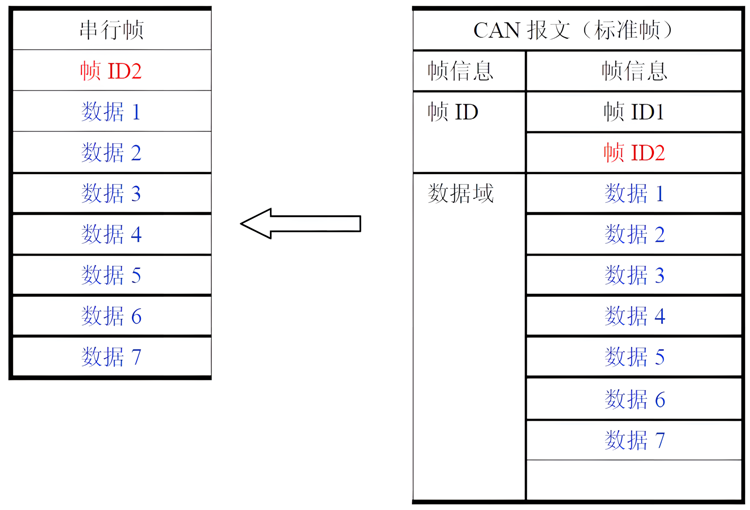

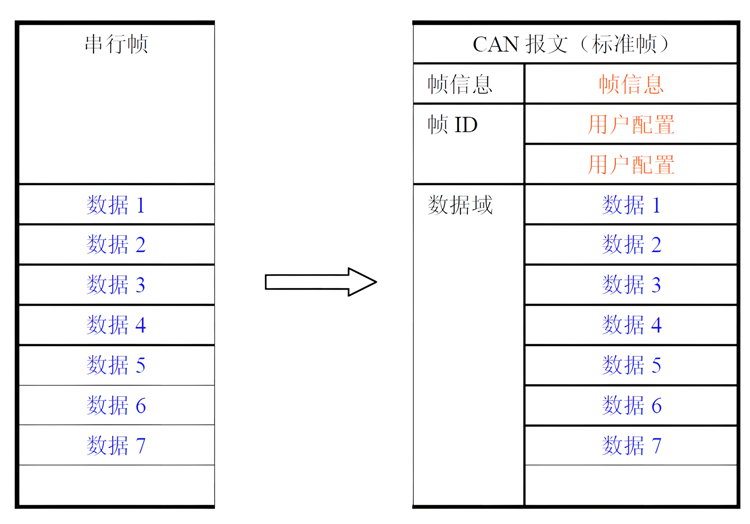

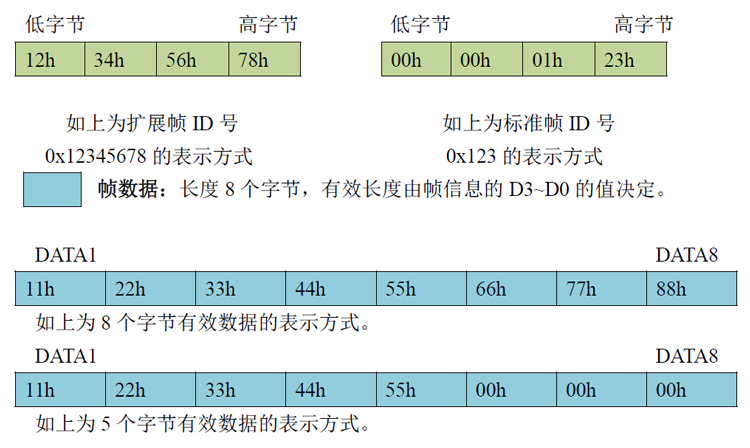

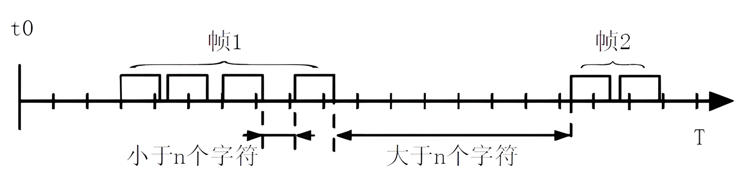

(4)提供三种数据转换模式:透明转换、透明带标识转换、格式转换;
(5)可配置三种转换方向:双向转换、仅CAN→串口、仅串口→CAN;

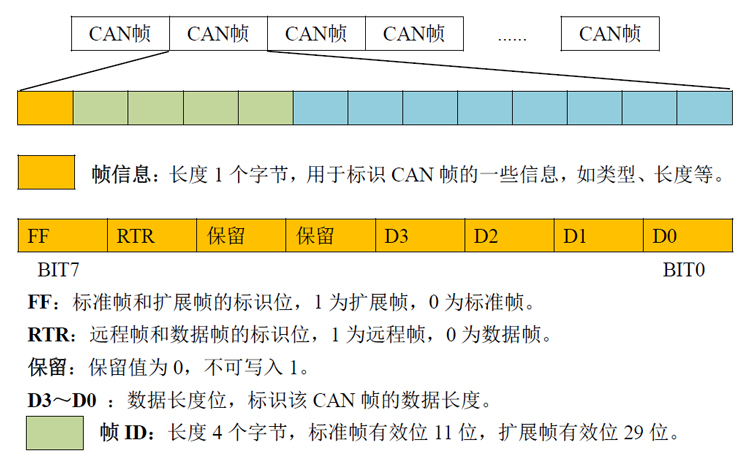

(6)CAN总线支持CAN2.0A和CAN2.0B帧格式,符合ISO/DIS 11898规范;

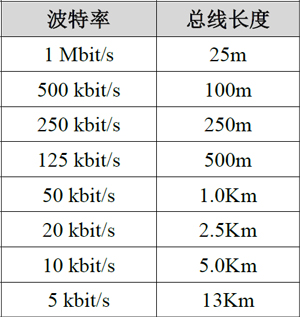

(7)CAN总线通讯波特率在5kbps~1Mbps之间任意可编程;
(8)CAN总线接口采用电气隔离,隔离模块绝缘电压:DC 1500V;
(9)使用9~24V DC供电;
(10)供电电流:20mA,24V DC;

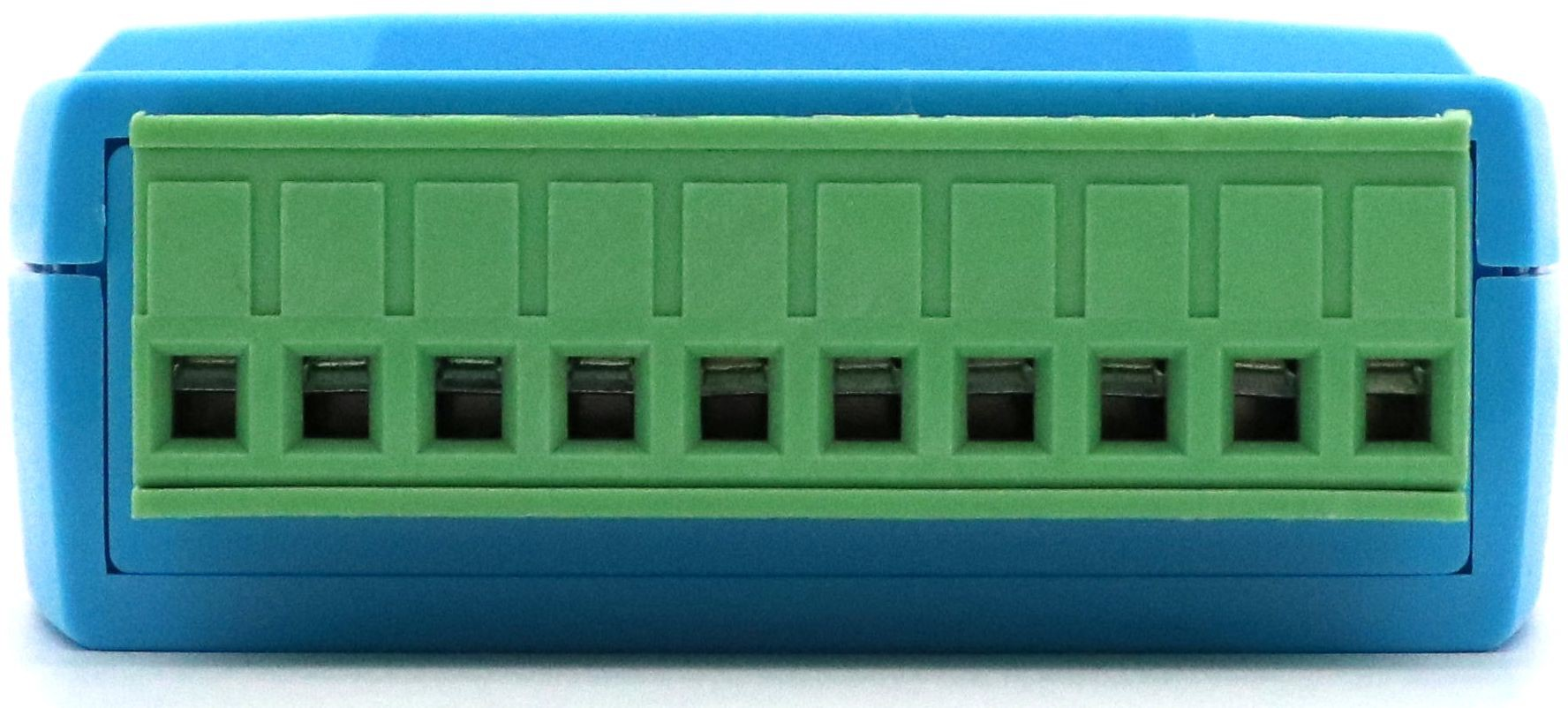

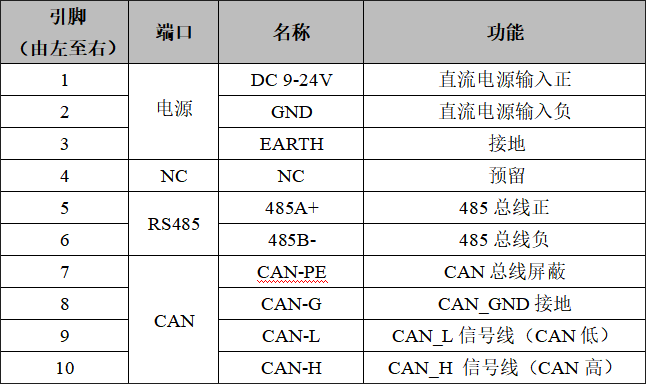

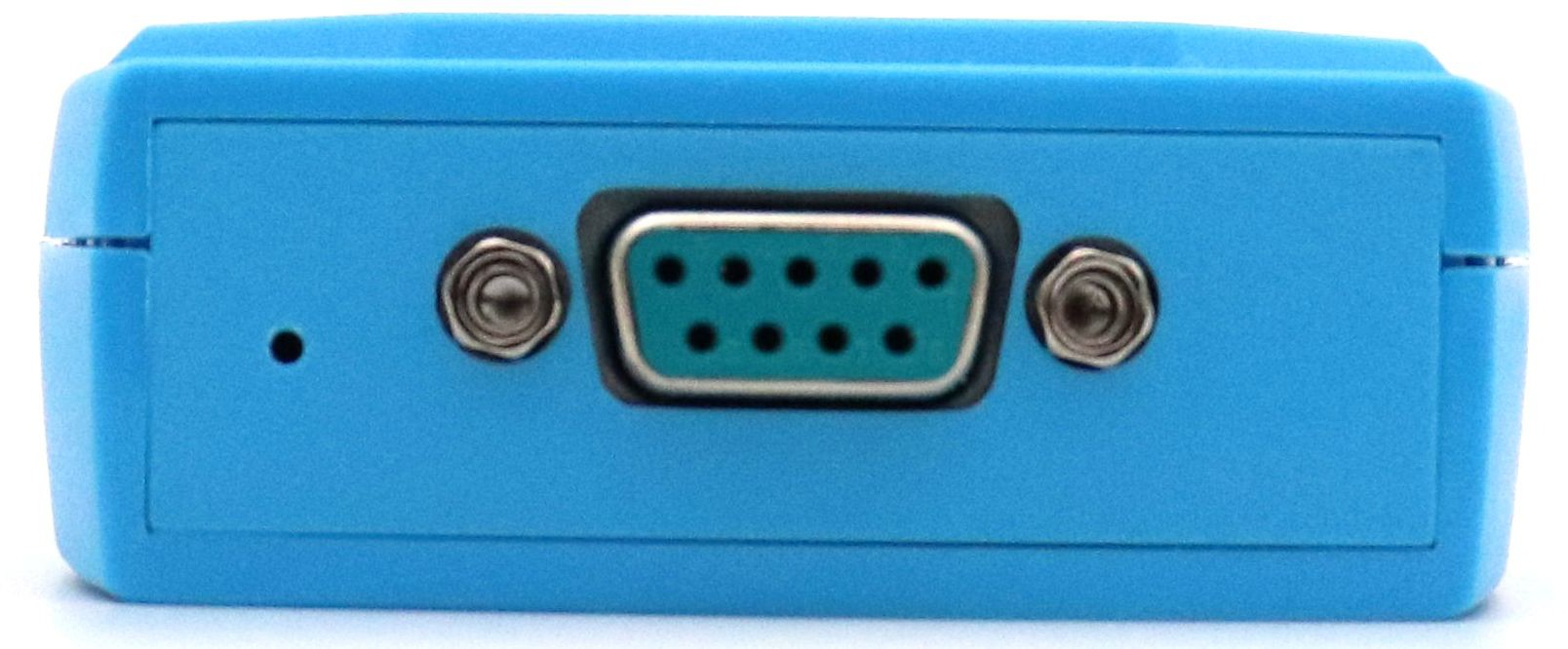

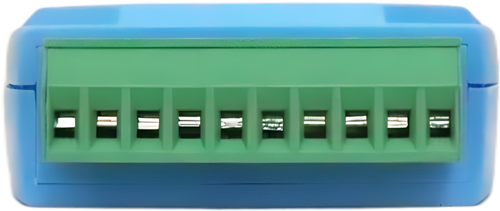

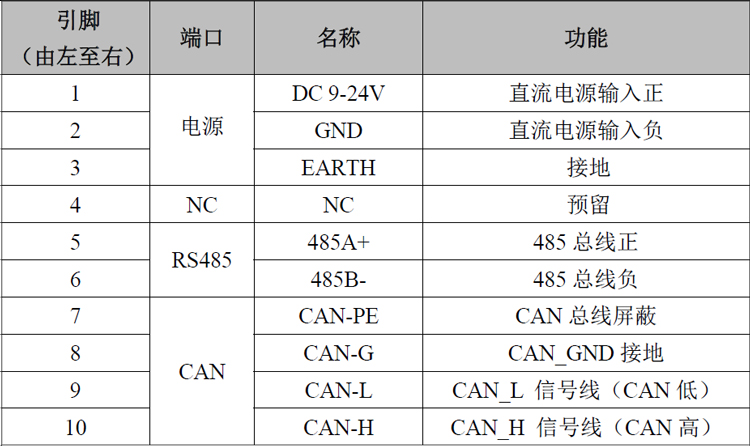

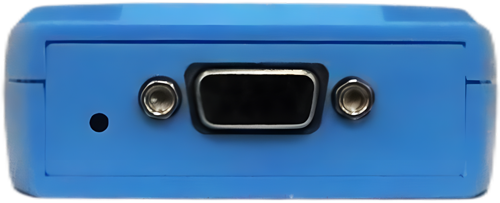

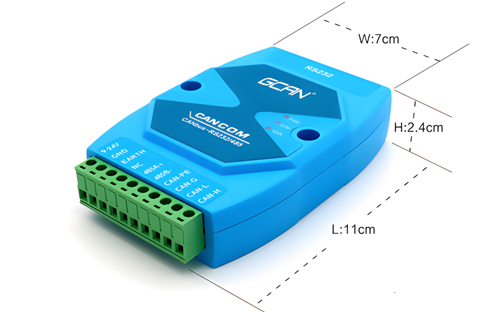

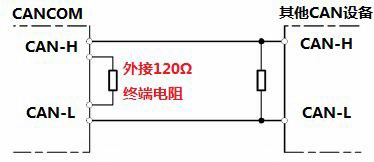

(11)RS485、CAN接口使用端子接口,RS232使用标准DB9接口;

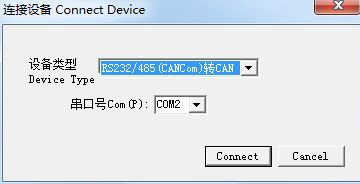

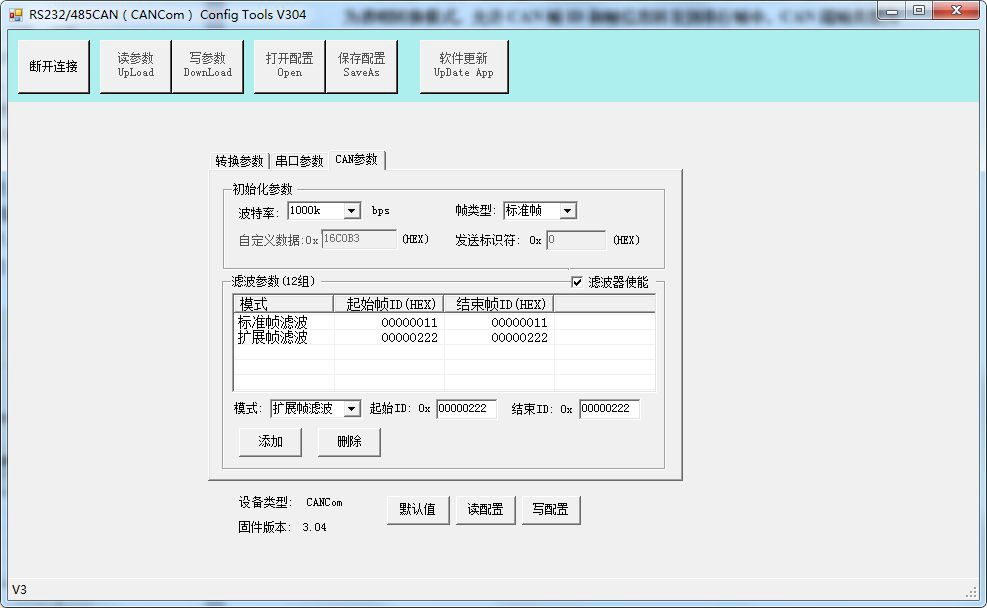

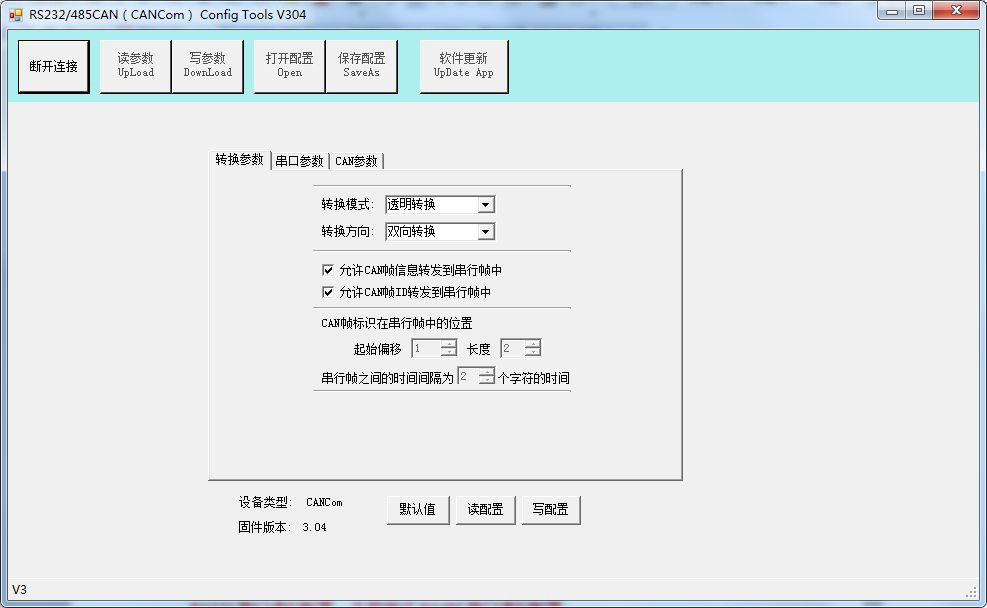

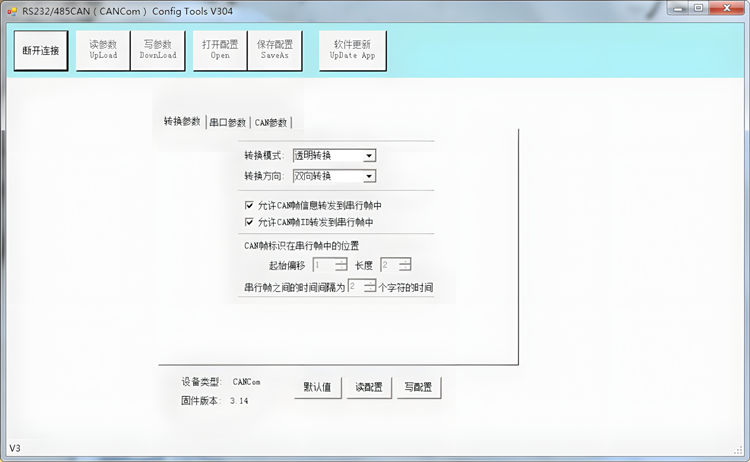

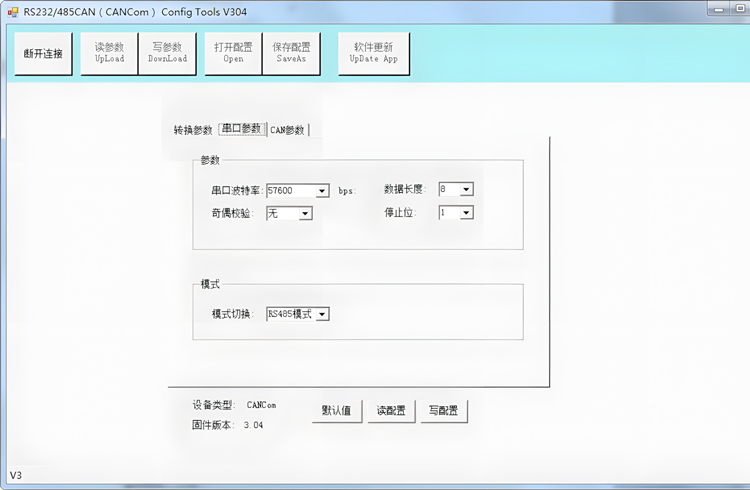

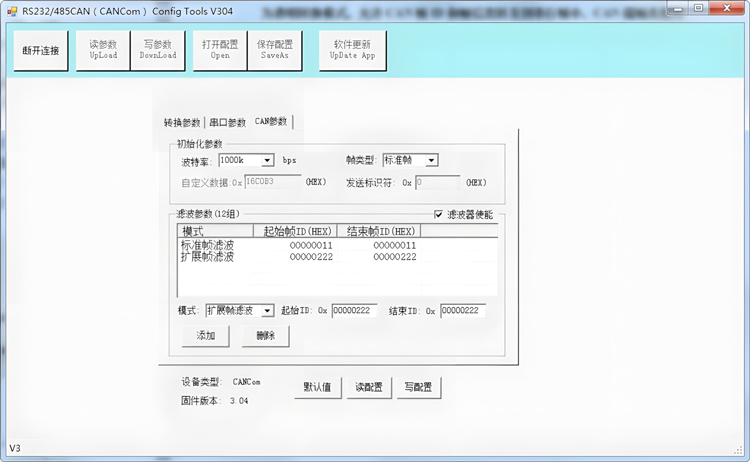

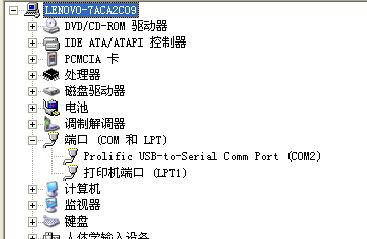

(12)使用RS232接口进入CANCOM-Config-V304软件配置工作模式及所有参数;
(13)非易失行存储器保存配置参数,每次上电后自动调用最近一次的参数;
(14)可用配套卡轨连接件,安装到DIN卡轨上;
(15)工作温度范围:-40℃~+85℃;




三、典型应用


(1)现有RS-232设备连接CAN总线网络;
(2)扩展标准RS-232网络通讯长度;
(3)PLC设备连接CAN总线网络通讯;
(4)CAN总线与串行总线之间的网关网桥;
(5)工业现场网络数据监控;
(6)煤矿、油井远程通讯;
(7)CAN教学应用远程通讯;
(8)CAN工业自动化控制系统;
(9)智能楼宇控制数据广播系统等CAN总线应用系统。
