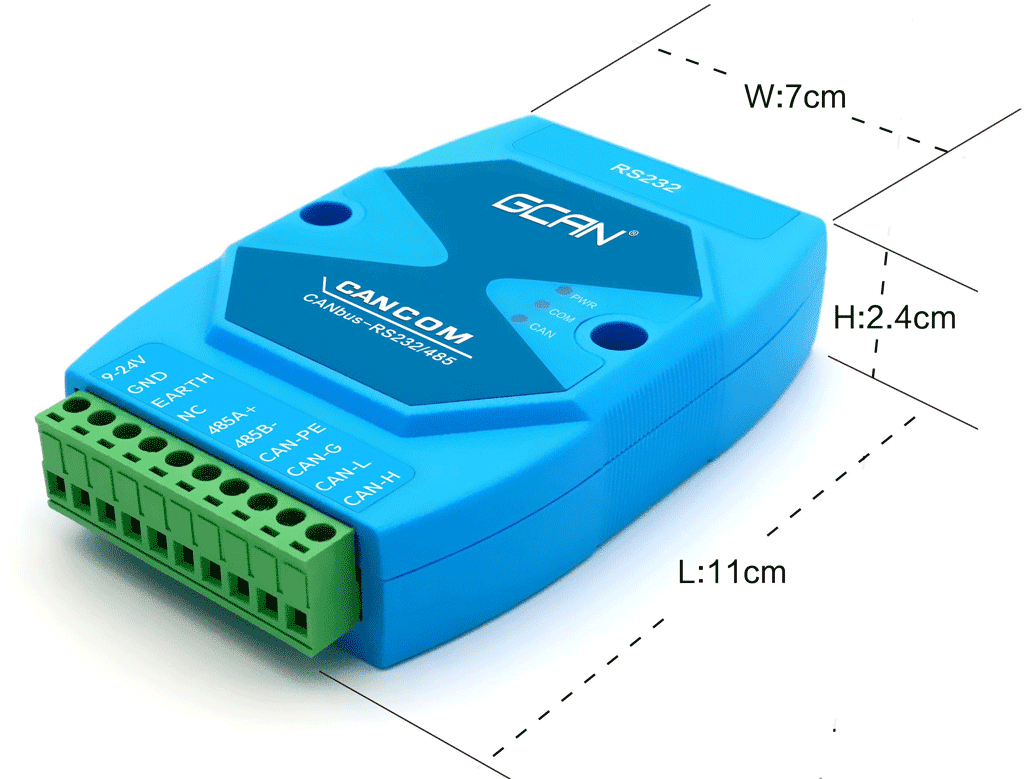

GCAN-207 多功能串口转CAN网关

ꄴ前一个： GCAN-208 光纤转CAN网关
ꄲ后一个： GCAN-206 CAN中继网桥

一、功能概述


GCAN-207（CANCOM）是集成1路标准CAN总线接口、1路标准串行接口（RS-232/RS-485）的工业级CAN总线与串行总线通讯连接器（网桥）。采用GCAN-207模块，用户可以将原本使用RS-232/RS-485总线进行通讯的设备，在不需改变原有硬件结构的前提下使其获得CAN总线通讯接口，实现RS-232/RS-485通信设备和CAN总线网络之间的连接，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN总线网络领域中数据处理、数据采集的CAN总线网络控制节点。


GCAN-207模块在正常工作时，处于实时对CAN总线和RS-232/RS-485总线进行监听的状态，一旦检测到某一侧总线上有数据接收到，立即对其进行解析，并装入各自的缓冲区，然后按设定的工作方式处理并转换发送到另一侧的总线，实现数据格式的转换。


GCAN-207模块是工业总线改造，多种总线设备互连的关键性工具，同时该模块具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。GCAN-207模块的各种总线接口均集成隔离保护模块，使其避免由于瞬间的过压过流而对模块造成损坏。采用DIN导轨的固定方式，可使其更容易集成到各种控制柜中。






二、性能特点


（1）标准串口电平，可通过配置软件选择RS232或RS485总线；
（2）RS232接口采用标准3线制，RS485接口采用标准2线制；
（3）串口波特率支持600bps~115200bps，可通过软件配置；
（4）提供三种数据转换模式：透明转换、透明带标识转换、格式转换；
（5）可配置三种转换方向：双向转换、仅CAN→串口、仅串口→CAN；
（6）CAN总线支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范；
（7）CAN总线通讯波特率在5kbps~1Mbps之间任意可编程；
（8）CAN总线接口采用电气隔离，隔离模块绝缘电压：DC 1500V；
（9）使用9~24V DC供电；
（10）供电电流：20mA，24V DC；

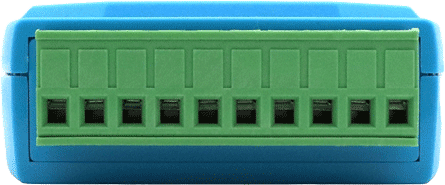

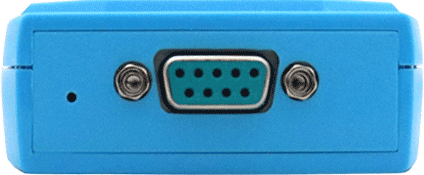

（11）RS485、CAN接口使用端子接口，RS232使用标准DB9接口；
（12）使用RS232接口进入CANCOM-Config-V304软件配置工作模式及所有参数；
（13）非易失行存储器保存配置参数，每次上电后自动调用最近一次的参数；
（14）可用配套卡轨连接件，安装到DIN卡轨上；
（15）工作温度范围：-40℃~+85℃；




三、典型应用


（1）现有RS-232设备连接CAN总线网络；
（2）扩展标准RS-232网络通讯长度；
（3）PLC设备连接CAN总线网络通讯；
（4）CAN总线与串行总线之间的网关网桥；
（5）工业现场网络数据监控；
（6）煤矿、油井远程通讯；
（7）CAN教学应用远程通讯；
（8）CAN工业自动化控制系统；
（9）智能楼宇控制数据广播系统等CAN总线应用系统。
