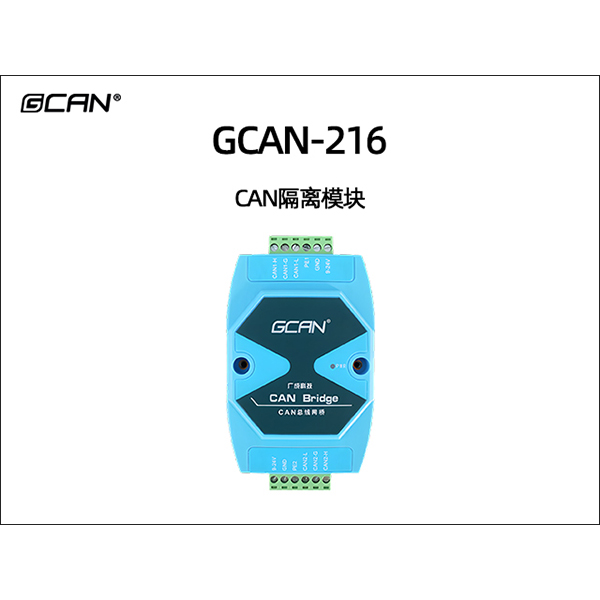

GCAN-216 CAN隔离器

ꄴ前一个： GCAN-218 4G转CAN网关

ꄲ后一个： GCAN-213 CAN无线网桥

一、功能概述

沈阳广成科技GCAN-216模块是集成2路CAN接口的高性能型CAN总线通讯隔离模块。GCAN-216模块高性能CAN接口卡，可支持波特率范围10K-500K，无需设置，操作简单便捷。GCAN-216模块是隔离CAN总线网络的高性能工具，同时具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。GCAN-216模块集成CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。GCAN-216设备不能作为一个独立的CAN节点设备存在。

二、设备参数

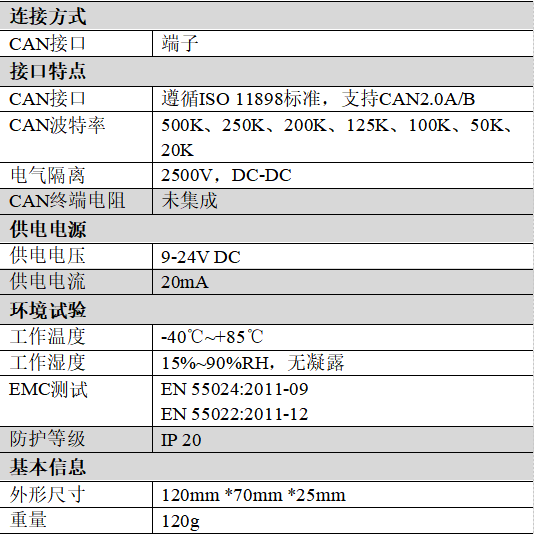

沈阳广成科技GCAN-216型CAN隔离中继器模块的设备参数包括：

（1）集成2路CAN-bus接口，使用凤凰端子接线方式；
（2）支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范；
（3）CAN-bus通讯波特率在10Kbps~500Kbps之间；
（4）使用外接电源(DC9-24V)；
（5）CAN-bus接口采用电气隔离，隔离模块绝缘电压：DC 2500V；
（6）供电电流：20mA；
（7）工作温度范围：-40℃~+85℃；

三、应用领域

沈阳广成科技GCAN-216型CAN隔离中继器模块的设备应用领域包括：

（1）汽车电子网络
（2）电力通讯网络
（3）工业控制网络

如果您需要对沈阳广成科技GCAN-216型CAN隔离中继器模块进行询价或者技术咨询，可以加微信13019325660或拨打电话具体对接。

四、设备安装

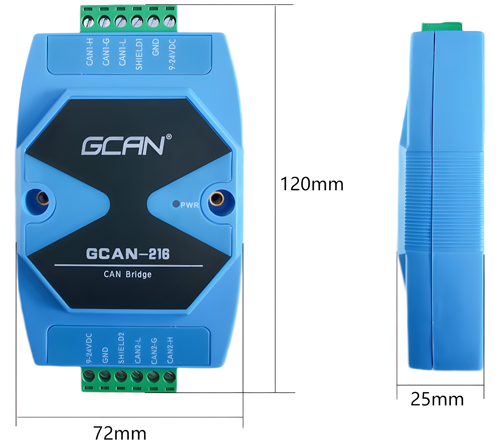

1、设备外形尺寸：

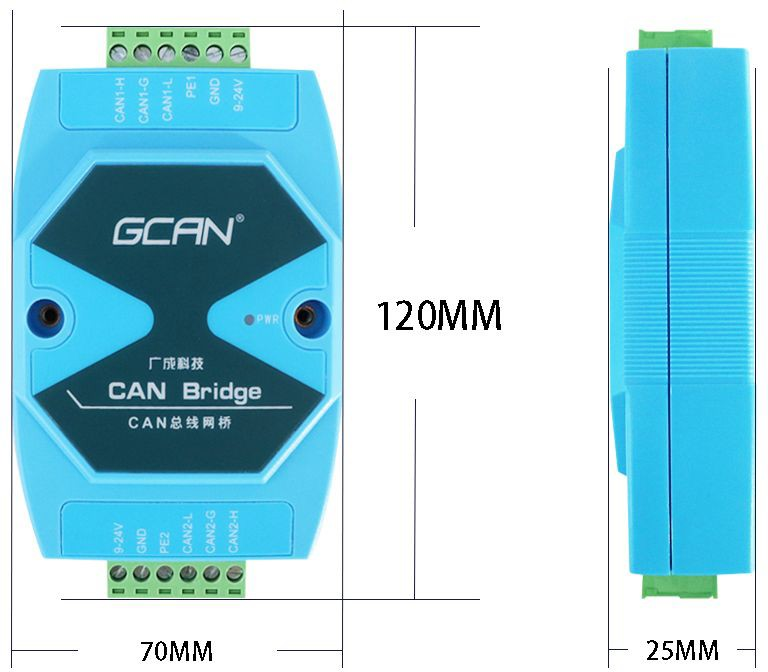

(长，含接线端子)120mm*(宽)70mm*(高)25mm，其示意图如图所示。

GCAN-216外形尺寸

2、设备固定

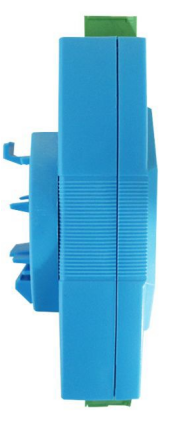

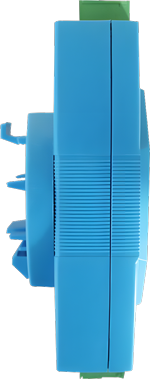

GCAN-216模块安装方法如图所示，可使用一字螺丝刀辅助将模块安装到DIN导轨上。

GCAN-216模块安装

GCAN-216模块与安装模块的导轨相连。

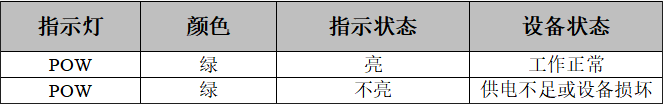

3、接口定义及功能

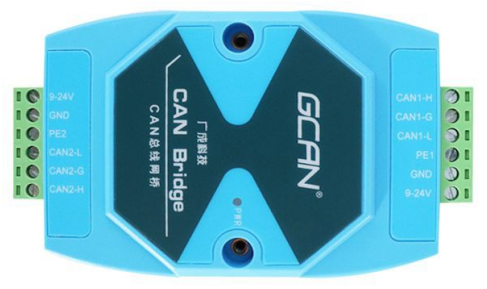

GCAN-216模块集成2路DC 9-24V电源接口、2路标准CAN-Bus接口。GCAN-216模块接线端子排如图所示。2路DC 9-24V供电接口是并联的，在使用过程中只供电一路即可。2路CAN-Bus接口均为独立通道。

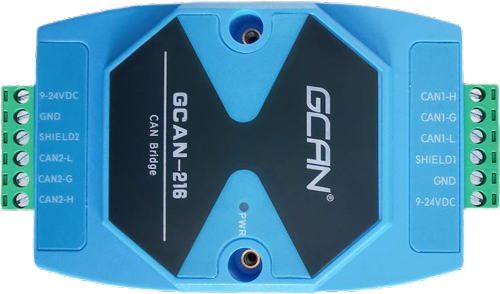

GCAN-216模块接线端子排

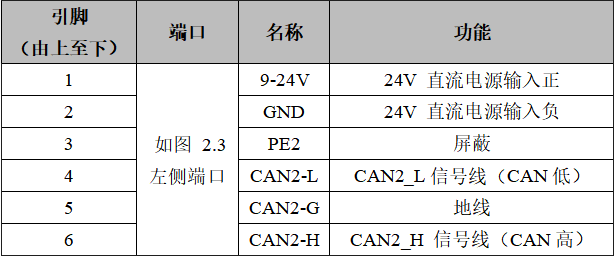

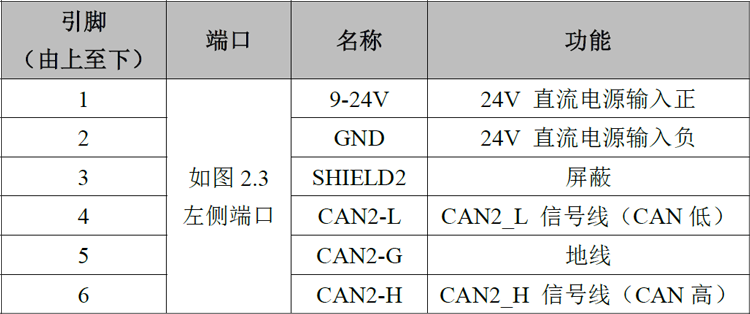

GCAN-216模块的左侧接口定义如表所示。

GCAN-206模块的左侧接口定义

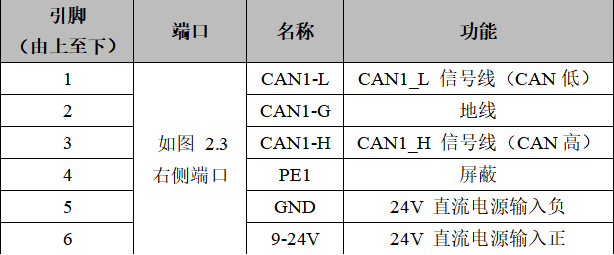

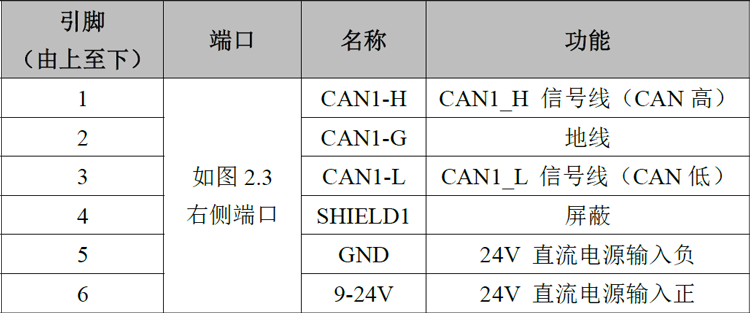

GCAN-216模块右侧接口其接口定义如表所示

GCAN-216模块的右侧接口定义

五、设备使用

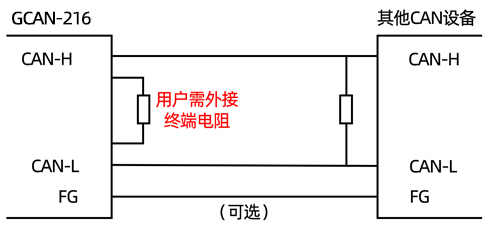

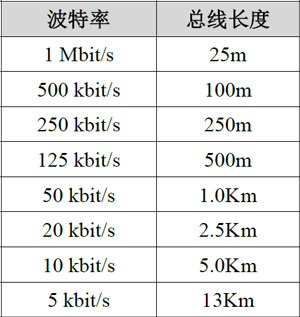

1、与CAN-bus连接
