GCAN-PLC-230一体式可编程逻辑控制器





一、功能概述



GCAN-PLC-230是一款集成有总线控制功能的可编程逻辑控制器(PLC)。其不仅具有外观简约、高性价比的特点,还可以方便的连接入CAN总线系统及Modbus系统等。







GCAN-PLC-230产品将微处理器、集成电源、输入电路和输出电路组合到一个结构紧凑的外壳中,形成功能强大的PLC。下载用户程序后,PLC将包含监控应用中的输入和输出设备所需的逻辑。



GCAN-PLC-230可使用OpenPCS软件对其编程,也可使用CodeSys V3.5SP16及以上版本软件对其编程。软件支持符合IEC-61131-3标准中规定的五种标准编程语言,这使得程序的可移植性和复用性很强,而且软件还具有多种调试功能(断点、单步等),调试程序更加方便。



GCAN-PLC-230不仅可完成数字/模拟量的输入/输出,还集成了多种常用的工业现场总线,如:CAN总线、RS232/485总线,并支持常见的通信协议如:CANopen、ModbusRTU等。









二、性能特点



GCAN-PLC-230型一体式PLC控制器的设备参数包括:



●  编程软件:OpenPCS/CodeSys(编程语言符合IEC61131-3标准);

●  1路CAN通道;1路RS485通道;1路Ethernet;

●  支持CANopen主/从站功能;

●  支持Modbus RTU/TCP主/从站功能;

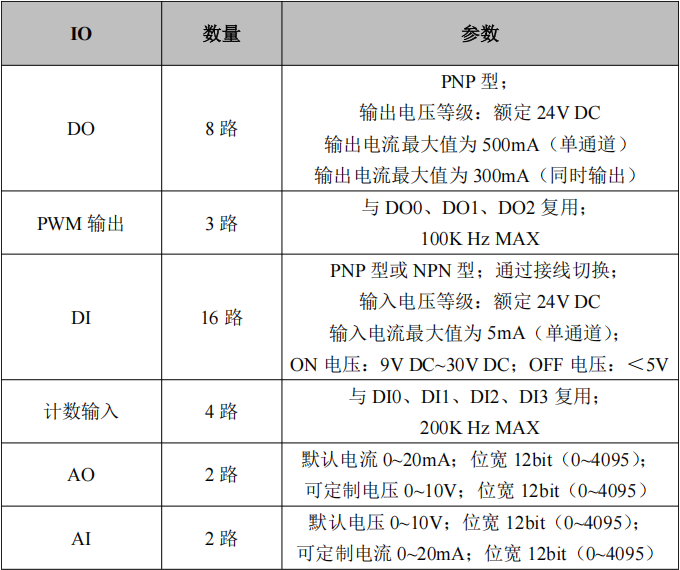

●  8路DO(3路PWM脉冲输出);16路DI(4路计数输入);

●  2路AO、2路AI(均可定制电流型或电压型);

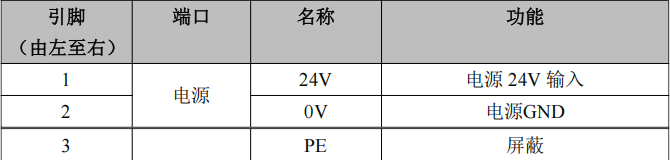

●  电源采用24V DC(-15%/+20%);

●  通信隔离为1500V DC;

●  工作温度范围:-40℃~+85℃;

●  防护等级:IP20;

●  EMC抗干扰等级:Zone B;

●  EMC抗干扰支持:供电通道、RS485通道、CAN通道;

●  尺寸:(长)115mm*(宽)100mm*(高)58mm。





三、典型应用



GCAN-PLC-230型一体式PLC控制器的设备应用包括:



(1)工业自动化控制核心

(2)模拟量闭环控制系统

(3)开关量开环控制,逻辑运算

(4)工业CAN总线、ModBUS总线网络通讯
