沈阳广成科技EtherCAT IO耦合器系列

ꄴ前一个： 无
ꄲ后一个： 沈阳广成科技Modbus IO耦合器系列



一、设备简介



沈阳广成科技EtherCAT IO耦合器设备是集成EtherCAT接口，可以通过EtherCAT总线与支持EtherCAT通讯的设备（如PLC）相互连接，充当从站，从而扩展EtherCAT主站控制器的控制范围。目前，沈阳广成科技EtherCAT IO耦合器设备主要分为两个型号，分别是：

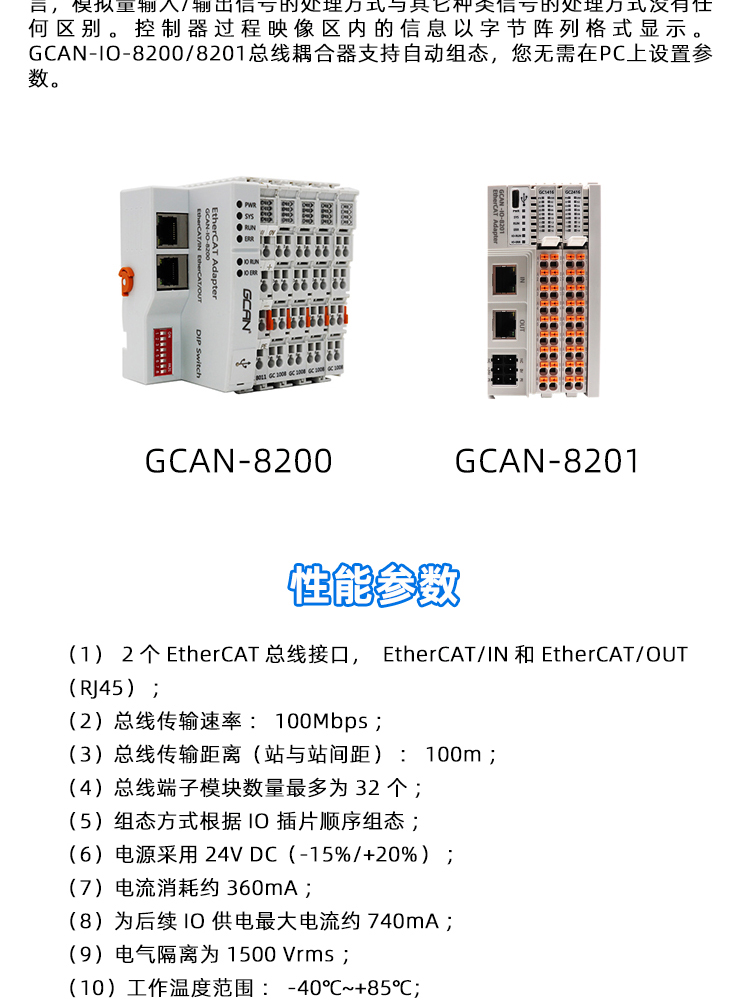

（1）GCAN-8200
（2）GCAN-8201
（3）GCAN-5032

二、设备参数

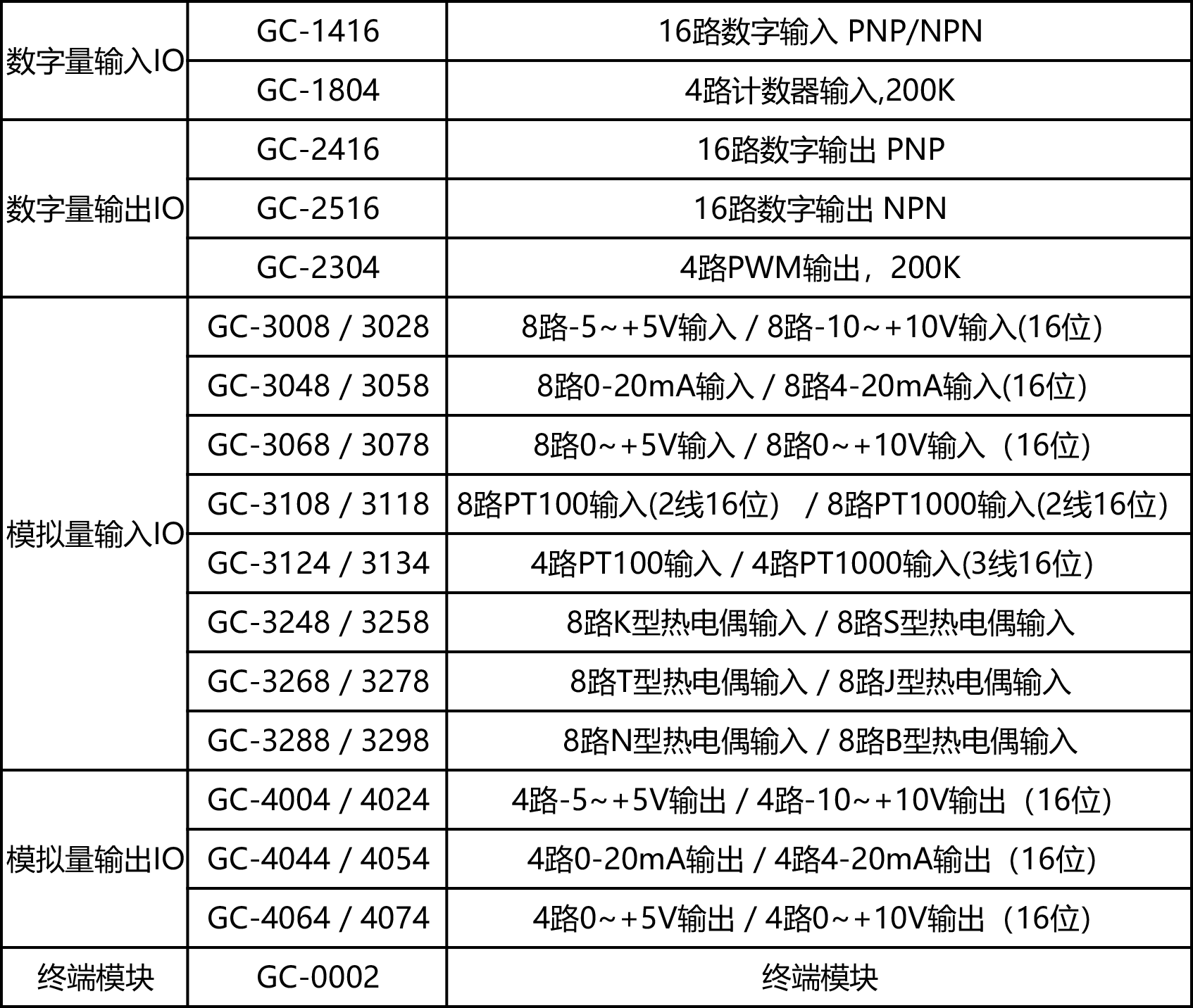

沈阳广成科技EtherCAT IO耦合器设备是可以扩展IO接口的设备，其中GCAN-8200支持扩展的IO接口类型包括：

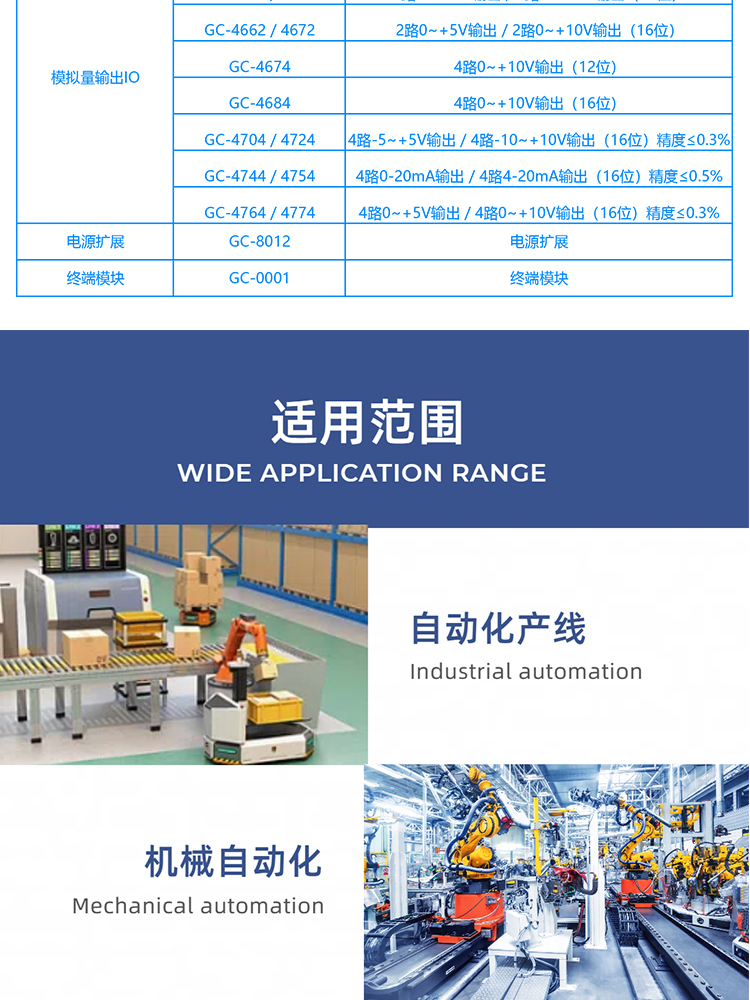

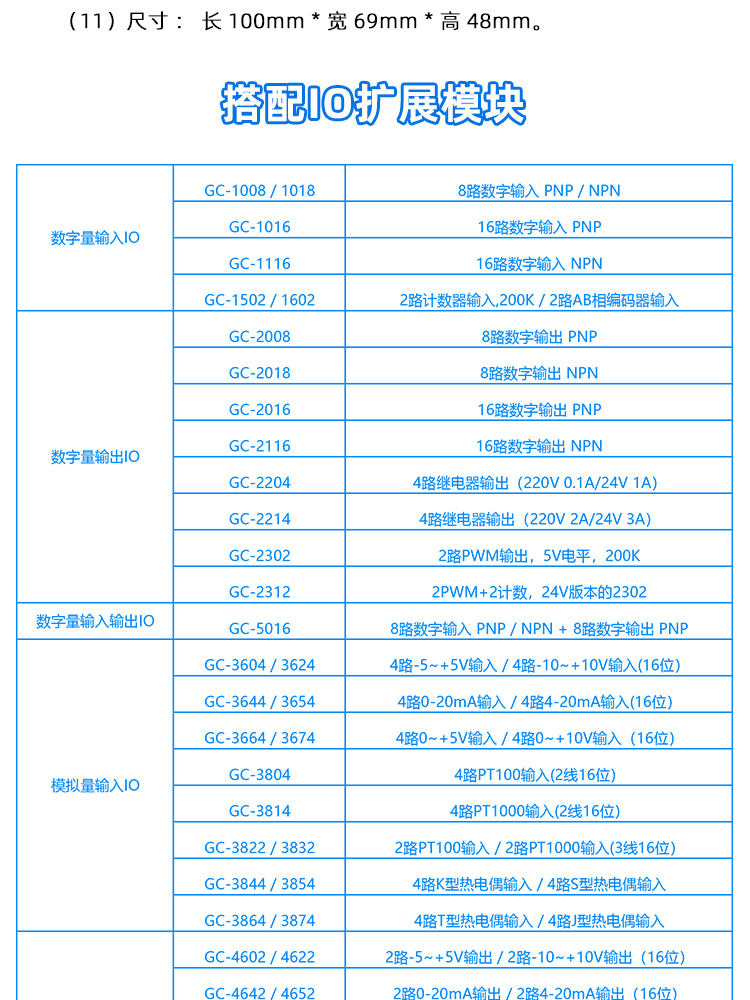

GCAN-8201设备支持扩展的IO接口包括：





GCAN-5032一体式EtherCAT IO耦合器设备的参数包括：



●  2个EtherCAT总线接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；
●  总线传输速率：100Mbps；
●  总线传输距离（站与站间距）：100m；
●  电源采用24V DC（-15%/+20%）；
●  电气隔离为1500 Vrms；
●  数字量输入通道数：16路；
●  数字量输出通道数：16路；
●  数字量输入、输出通道：输入可通过接线切换源/漏型；输出默认晶体管PNP输出，可选NPN输出；
●  数字量输入ON信号：电压≥9V DC；输入OFF信号：电压≤5V DC；
●  PNP源型数字量输出电压为IO的工作电压24V，输出电流最大值为500mA（单通道）；300mA（通道同时输出）；
●  NPN漏型数字量输出电压为IO的工作电压24V，输出电流最大值为500mA（单通道）；280mA（通道同时输出）；
●  EMC抗干扰支持：模块供电通道；
●  模块供电通道：静电接触放电±4KV，静电空气放电±8KV，电快速瞬变脉冲群±2KV，雷击（浪涌）±1KV；
●  工作温度范围：-40℃~+85℃；
●  尺寸：长115mm*宽100mm*高58mm。

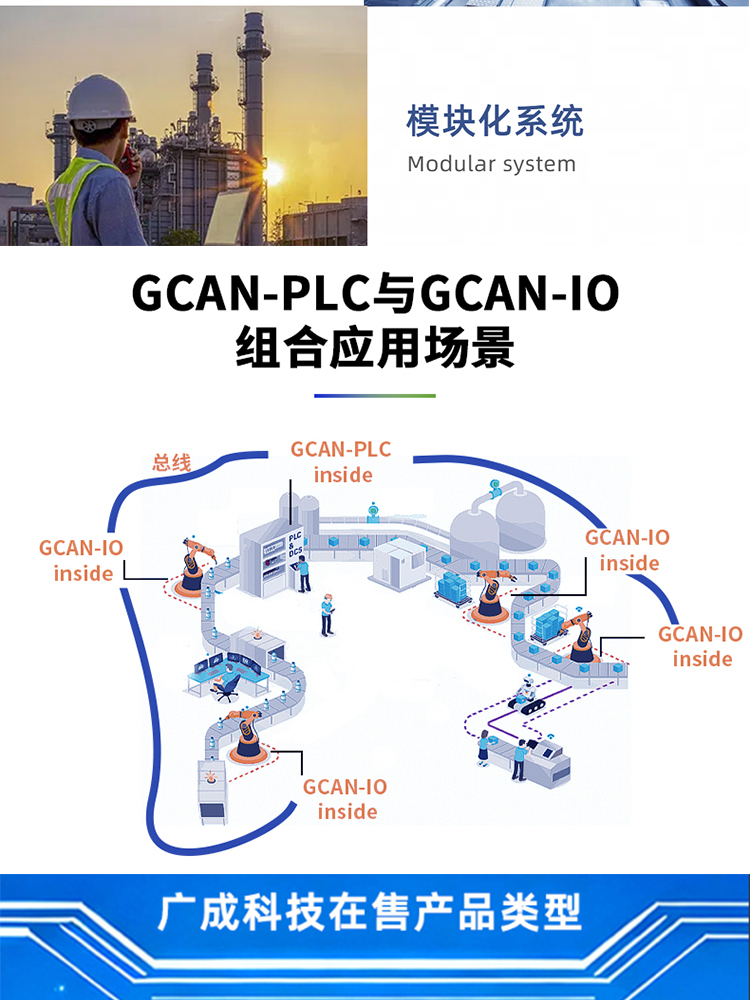

三、应用领域



沈阳广成科技设备的主要应用领域包括：



（1）与分布式总线端子模块相连接，构成一个完整的控制节点；
（2）执行数据采集并以EtherCAT协议进行数据传输。



如果您需要进行沈阳广成科技EtherCAT IO耦合器设备询价或者技术支持，可以加微信或拨打电话13019325660。
