USBCAN-II Pro+ 双通道CAN分析仪

一、功能概述



USBCAN-II Pro+是集成2路CAN接口的高性能型CAN-bus总线通讯接口卡。该型号CAN卡可兼容USB2.0总线全速规范,采用USBCAN-II Pro+高性能CAN接口卡,PC可以通过USB接口快速连接至CAN-bus网络,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。





USBCAN-II Pro+高性能CAN接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具,同时具有体积小巧、即插即用等特点,也是便携式系统用户的最佳选择。USBCAN-II Pro+接口卡上自带USB接口,集成CAN接口电气隔离保护模块,使其避免由于瞬间过流/过压而对设备造成损坏,增强系统在恶劣环境中使用的可靠性。







USBCAN-II Pro+高性能CAN接口卡支持Windows XP、7、8、10等32位/64位Windows操作系统,还可支持各版本Linux操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码,含VC、VB、.Net、Delphi、Labview和C++Builder等开发例程示范,方便用户进行应用程序开发。





二、设备参数



(1)PC接口符合USB2.0全速规范,兼容USB1.1及USB3.0;

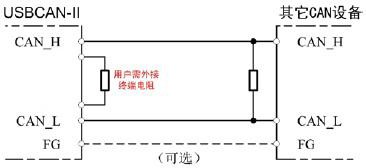

(2)集成2路CAN-bus接口,使用插拔式端子接线方式;

(3)支持CAN2.0A和CAN2.0B帧格式,符合ISO/DIS 11898规范;

(4)CAN-bus通讯波特率在5Kbps~1Mbps之间任意可编程;

(5)使用USB总线电源供电,或使用外接电源(DC+5V,130mA);

(6)CAN-bus接口采用电气隔离,隔离模块绝缘电压:DC 3000V;

(7)最高接收数据流量:14000 fps;

(8)CAN端接收报文时间戳精度可达1us;

(9)支持Windows XP、7、8、10等Windows操作系统;

(10)支持Linux操作系统;

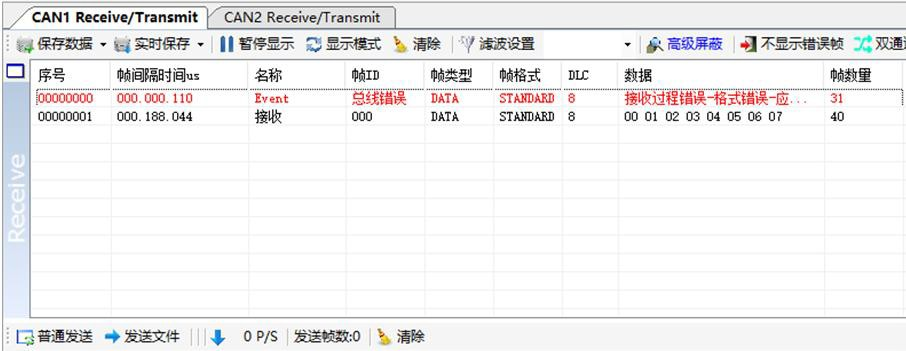

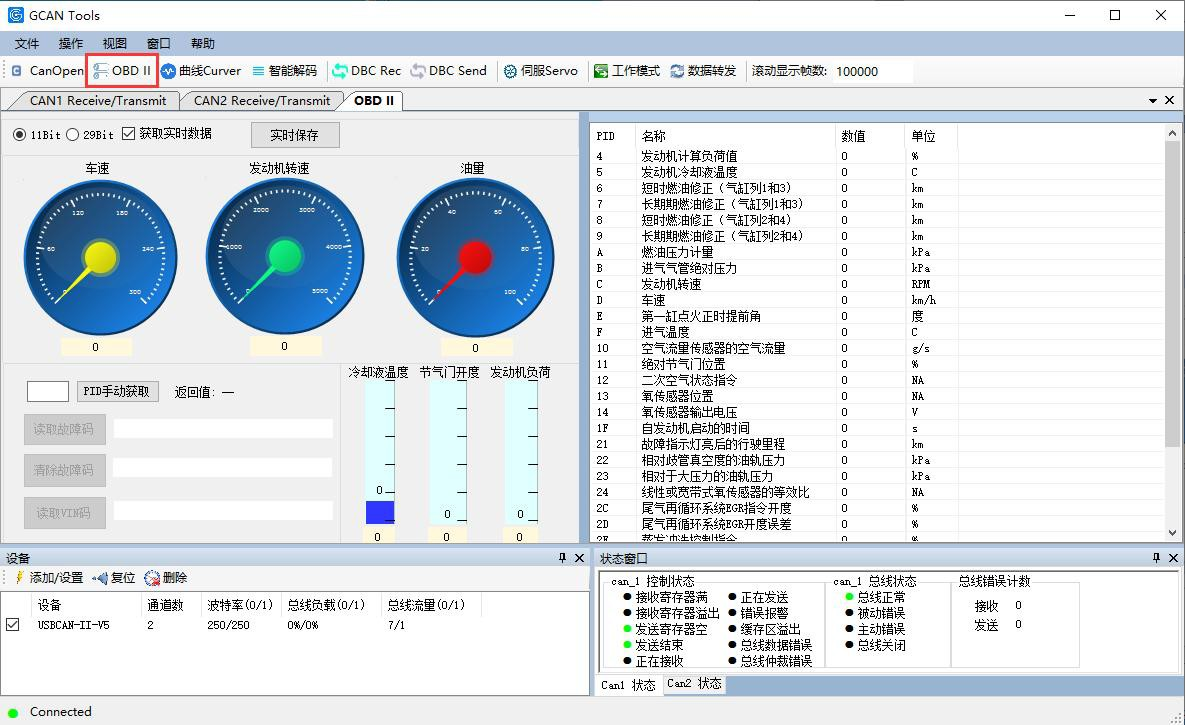

(11)支持ECANTools测试软件;

(12)支持二次开发;

(13)工作温度范围:-40℃~+85℃。





三、典型应用



(1)CAN-bus网络诊断与测试

(2)汽车电子应用

(3)电力通讯网络

(4)工业控制设备

(5)高速、大数据量通讯
