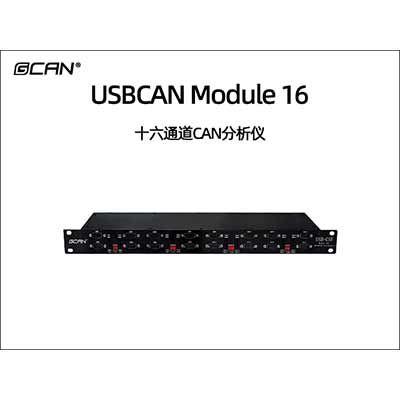

USBCAN module 16十六通道CAN分析仪

一、功能概述


USBCAN-Modul 16是集成16路CAN接口的高性能型CAN-Bus总线通讯接口卡。该型号CAN卡可兼容USB2.0总线全速规范,采用USBCAN-Modul 16高性能CAN接口卡,PC可以通过USB接口快速连接至CAN-Bus网络,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-Bus网络领域中数据处理、数据采集的CAN-Bus网络控制节点。


USBCAN-Modul 16高性能CAN接口卡是CAN-Bus产品开发、CAN-Bus数据分析的强大工具,同时具有体积小巧、即插即用等特点,也是便携式系统用户的最佳选择。USBCAN-Modul 16接口卡上自带USB接口,集成CAN接口电气隔离保护模块,使其避免由于瞬间过流/过压而对设备造成损坏,增强系统在恶劣环境中使用的可靠性。


USBCAN-Modul 16高性能CAN接口卡支持WindowsXP/Win7/Win10等32位/64位操作系统,还可支持Linux操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码,含VC、VB、.Net、Delphi、Labview和C++Builder等开发例程示范,方便用户进行应用程序开发。


二、性能特点


(1)PC接口符合USB2.0全速规范,兼容USB1.1及USB3.0;
(2)集成16路CAN-Bus接口,使用DB9接线方式;
(3)支持CAN2.0A和CAN2.0B帧格式,符合ISO/DIS 11898规范;
(4)CAN-Bus通讯波特率在5Kbps~1Mbps之间任意可编程;
(5)使用DC+24V电源供电;
(6)CAN-Bus接口采用电气隔离,隔离模块绝缘电压:DC 1500V;
(7)最高接收数据流量:14000 fps;
(8)CAN端接收报文时间戳精度可达1us;
(9)支持WinXP、Win7、Win10等Windows操作系统;
(10)支持Linux操作系统;
(11)支持ECANTools测试软件;
(12)工作温度范围:-40℃~+85℃;


三、典型应用


(1)CAN-bus网络诊断与测试
(2)汽车电子应用
(3)电力通讯网络
(4)工业控制设备
(5)高速、大数据量通讯
