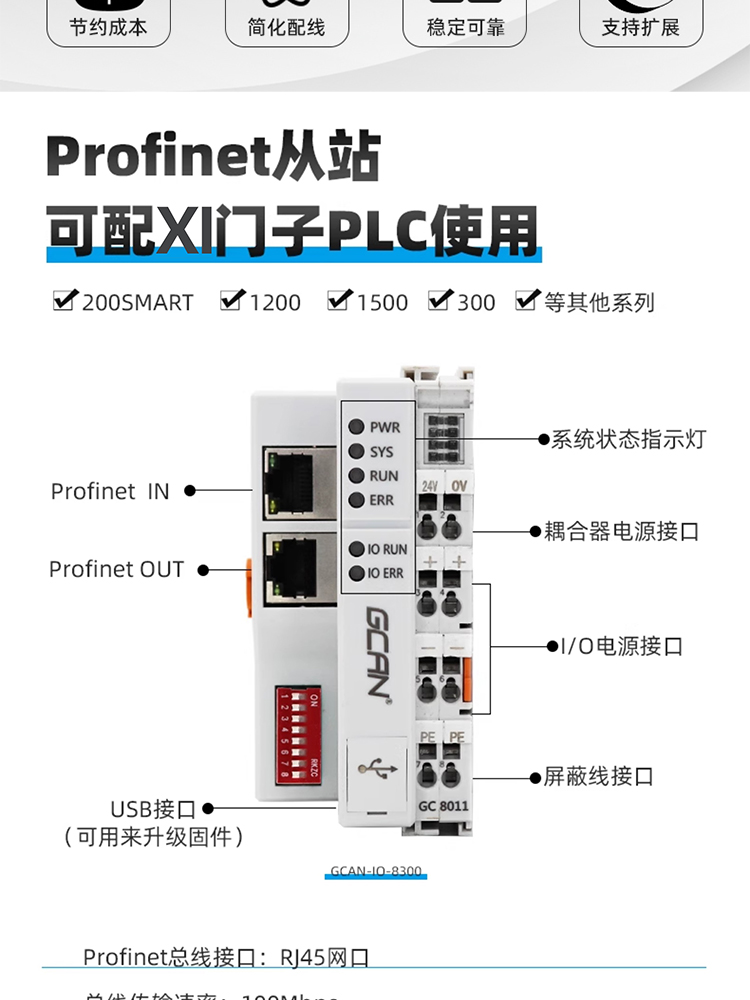

GCAN-8300 插片式profinet IO耦合器

一、功能概述



GCAN-IO-8300 Profinet总线耦合器是我公司推出的基于Profinet总线自主研发的高性能总线通用远程IO模块,为用户节约成本,简化配线,提高系统可靠性,这些IO端子模块可以通过模块化的方式进行扩展。一个完整的节点由一个总线耦合器、1-32个任意数量的端子模块以及一个终端端子模块组成。





采用GCAN-IO-8300 Profinet总线耦合器,通过GC-bus扩展技术,可极为方便地建立I/O连接,最多可连接32个输入/输出端子模块。此系列IO特别适用于现场点数多,信号种类多集中控制。



采用GCAN-IO-8300 Profinet总线耦合器可作为西门子200SMART、1200、1500、300等系列PLC的Profinet从站使用。GCAN-IO-8300总线耦合器可连接所有的总线端子模块。就用户而言,模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有任何区别。控制器过程映像区内的信息以字节阵列格式显示。GCAN-IO-8300总线耦合器支持自动组态,您无需在PC上设置参数。





二、性能特点



(1)2个Profinet总线接口(RJ45);

(2)总线传输速率:100Mbps;

(3)总线传输距离(站与站间距):100m;

(4)总线端子模块数量最多为32个;

(5)组态方式为自动组态形式;

(6)电源采用24V DC(-15%/+20%);

(7)电流消耗约360mA;

(8)为后续IO供电最大电流约740mA;

(9)电气隔离为1500 Vrms;

(10)工作温度范围:-40℃~+85℃;

(11)尺寸:长100mm*宽69mm*高48mm。





三、典型应用



(1)与分布式总线端子模块相连接,构成一个完整的控制节点;

(2)执行数据采集并以Profinet协议进行数据传输。
