GCAN-8100 插片式modbus IO耦合器

ꄴ前一个： GCAN-8200 插片式ethercat IO耦合器
ꄲ后一个： GCAN-8000 插片式CANopen IO耦合器

一、功能概述



GCAN-IO-8100 Modbus总线耦合器可以用于连接Modbus总线系统与分布式总线端子模块，这些端子模块可以通过模块化的方式进行扩展。一个完整的节点由一个总线耦合器、1-32个任意数量的端子模块以及一个终端端子模块组成。GCAN-IO-8100总线耦合器通过GC-bus扩展技术，最多可连接32个输入/输出端子模块。





GCAN-IO-8100 Modbus总线耦合器采用标准的Modbus总线协议，是一个标准的Modbus从站设备。GCAN-IO-8100总线耦合器具有两种不同的款式，GCAN-IO-8100-TCP支持Modbus TCP通讯，GCAN-IO-8100-RTU支持Modbus RTU通讯。除此之外，通过组态接口还可以对固件进行升级，以满足客户的定制化需求。



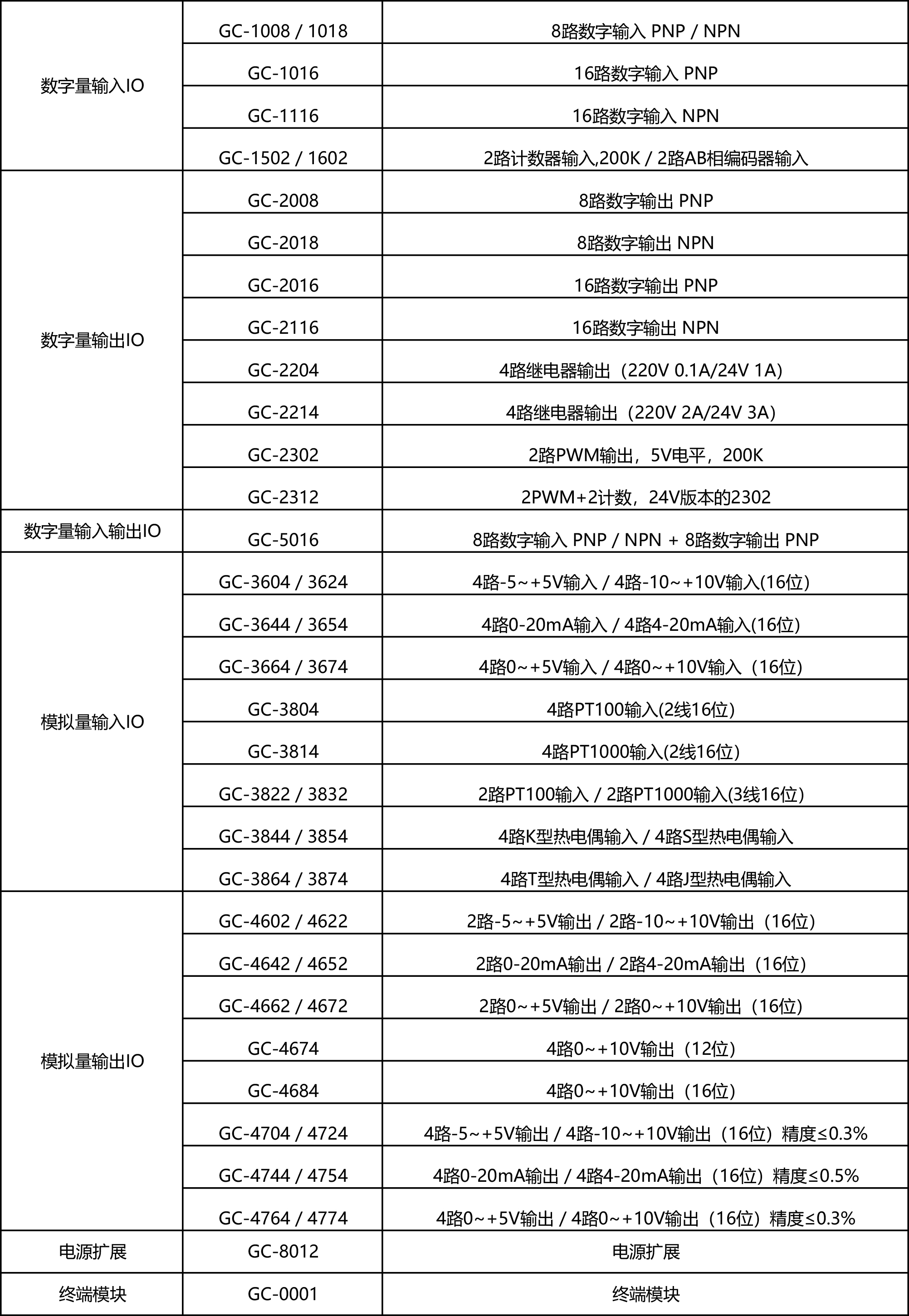

GCAN-IO-8100总线耦合器可连接所有的总线端子模块。就用户而言，模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有任何区别。控制器过程映像区内的信息以字节阵列格式显示。根据不同型号，模拟量总线端子模块寄存器中包含温度范围、增益值和线性化的特性曲线。



GCAN-IO-8100总线耦合器支持自动组态，您无需在PC上设置参数。GCAN-IO-8100总线耦合器采用Modbus RTU通信方式时，通信参数可通过RS-485接口进行配置；采用Modbus TCP通信方式时，通信参数可通过以太网接口进行配置。





二、性能特点



（1）支持标准Modbus协议，是一个标准的Modbus从站设备；

（2）支持Modbus TCP、Modbus RTU通讯（分别对应两种不同的型号）；

（3）RS485接口采用标准2线制；

（4）串口波特率支持600bps~115200bps之间，可通过串口配置；

（5）总线端子模块最大数量为32个；

（6）组态方式为自动组态形式，可自由扩展；

（7）以太网口支持静态获取；

（8）以太网口支持心跳和超时断开功能；

（9）以太网口工作端口固定，目标IP和目标端口均可设定；

（10）以太网口网络断开后自动恢复连接资源，可靠地建立TCP连接；

（11）以太网口兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则。

（12）电源采用24V DC（-15%/+20%）；

（13）输入电流为70mA+（总GC-bus电流），最大为4500mA；

（14）启动电流：约为2.5倍的持续电流；

（15）电源触电：最大24V DC/最大10A；

（16）电气隔离为1000 Vrms（电源触点/总线耦合电源电压）；

（17）工作温度范围：-40℃~+85℃；

（18）标准DIN导轨安装方式，专为工业设计。

（19）尺寸：长100mm*宽69mm*高48mm。







三、典型应用



（1）与分布式总线端子模块相连接，构成一个完整的控制节点；

（2）执行数据采集并以Modbus协议进行数据传输。
