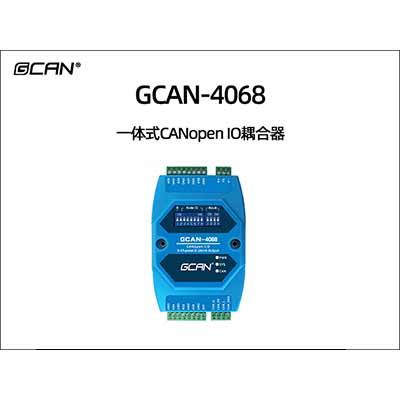

GCAN-4068 8路4-20mA电流输出IO耦合器



一、功能概述



沈阳广成科技GCAN-4068模块是集成1路标准CANopen接口、8路0-24mA电流输出的工业级CANopen模拟量输出模块。采用GCAN-4068模块,用户可输出电流信号,实现远程设备和CANopen网络之间的连接,构成CANopen网络中信号输出的控制节点。GCAN-4068模块是模拟量信号输出的关键性工具,同时该模块具有体积小巧、接线便捷等特点。GCAN-4068模块的总线接口集成隔离保护模块,使其避免由于瞬间的过压过流而对模块造成损坏。采用DIN导轨的固定方式,可使其更容易集成到各种控制柜中。



二、设备参数



沈阳广成科技GCAN-4068模块的设备参数包括:


(1)CAN-bus支持CAN2.0A帧格式,符合ISO/DIS 11898规范;
(2)CAN-bus接口采用电气隔离,隔离模块绝缘电压:DC 1500V;
(3)使用8~32V DC供电(推荐标准电压24V);
(4)电流输出通道数:8路;
(5)电流输出:0-24mA,可自由配置;
(6)带载能力:10V,500欧姆负载;
(7)电流输出接口、CANopen接口使用端子接口;
(8)使用拨码开关配置模块波特率及节点号;
(9)可用配套卡轨连接件,安装到DIN卡轨上;
(10)工作温度:-40~85℃;
(11)工作湿度:≤95%RH,无凝露;

三、应用领域



沈阳广成科技GCAN-4068模块的设备应用领域包括:


(1)工业现场网络数据监控;
(2)煤矿、油井远程通讯;
(3)CAN教学应用远程通讯;
(4)CAN工业自动化控制系统;
(5)智能楼宇控制数据广播系统等CAN-bus应用系统。


如果您需要询价沈阳广成科技GCAN-4068模块或进行技术咨询,可以加微信13019325660或拨打电话。



四、设备安装



1、设备尺寸


设备外形尺寸:(长,含接线端子)122mm*(宽)70mm*(高)25mm,其示意图如图所示。





GCAN-4068外形尺寸



2、接口定义及功能


GCAN-4068模块集成8路0-24mA电流输出接口、8路0-24mA电流输出接口GND端、1路DC8~32V电源接口、1路CAN总线接口。GCAN-4068模块4路电流输出接口、4路0-24mA电流输出接口GND端接口、CAN-bus接口如图所示,接口定义如表所示。





4路电流输出、CAN-bus接口位置





4路电流输出、CAN-bus接口定义



GCAN-4068模块的电源接口、4路电流输出接口正端、4路电流输出接口负端接口位置如图所示,接口定义如表所示。





4路电流输出、CAN-bus接口位置





CAN-bus接口定义



GCAN-4068模块拨码开关如图所示,GCAN-4068模块拨码开关最左侧为复位按键,默认在下方,为调试接口,请不要拨动。复位按键右侧7位为节点号设置开关。最右侧4位为波特率设置开关。左侧为高位,右侧为低位。





GCAN-4068模块拨码开关



五、设备使用


1、电源连接


GCAN-4068模块支持工业现场常见的+8~32V DC直流电源。为保证模块可靠工作,建议使用+12V或+24V的DC直流稳压电源。


2、系统状态指示灯


GCAN-4068模块具有1个SYS指示灯、1个PWR指示灯、1个CAN指示灯来指示设备的运行状态。这3种指示灯的具体指示功能及状态如表所示。





GCAN-4068模块指示灯状态



●  GCAN-4068模块上电后,PWR指示灯绿色常亮,如图所示;


●  GCAN-4068模块上电,SYS指示灯绿色慢闪,切换至启动状态后,接口数据传输,SYS指示灯绿色快闪,如图所示;





GCAN-4068 PWR和SYS灯状态



●  CAN灯绿色闪烁,数据量小、速率慢时绿色慢闪,数据量大、速率快时绿色慢闪,如图所示;如果CAN总线出现通讯错误,CAN指示灯红色常亮,待CAN总线恢复正常,CAN灯绿色闪烁,如图所示。





GCAN-4068 CAN灯状态





GCAN-4068 CAN灯状态



六、配置说明


用户可使用模块上方的拨码开关自行设定GCAN-4068模块的参数,以满足实际应用场合的需要。GCAN-4068模块的配置,包括模块的节点号和波特率两部分。


请注意:通过拨码开关改变GCAN-4068模块的参数之后,需要重新对模块上电之后,新的参数才会生效。


1、CAN节点号配置


如图所示,拨码开关的每个位拨向“ON”位置时,该位为“1”,如果拨向“OFF”位置,则该位为“0”。拨码开关的2—8位用于设定模块的节点号(NODE ID),第八位为最低位,第二位为最高位,模块的节点号(NODE ID)是各位对应的十进制值之和,通过拨码开关设定模块的节点号(NODE ID)的有效范围为0~127。


请注意:拨码开关第一位为配置拨码,默认为OFF(下方),请不要拨动。





CAN节点号配置说明



2、CAN波特率配置


右侧拨码开关的1-4位用于设定模块的波特率,第一位为低位,第四位为高位。波特率与开关设置对应值如下表所示。





CAN波特率配置说明



七、快速上手


本章将使用广成科技USBCAN-II Pro模块及ECANTools软件可以进行CAN总线数据的接收与发送。软件附带的CANopen主站功能可以帮助调试CANopen从站,非常的方便实用。


使用广成科技的USBCAN总线分析仪可模拟CAN总线通信设备,进行GCAN-4068模块的通讯测试。USBCAN总线分析仪是一种直观的CAN总线调试分析工具,使用该设备可以通过电脑监控、模拟CAN数据收发,是从事CAN总线行业的工程师必备的工具。


CAN-4068模块默认上电后切换至CANopen模式的05启动状态。


例如:默认GCAN-4068的Node ID为1(以下节点号均为1),则主站设备可接收到一条节点状态数据,帧ID为0x701,标准帧,数据为0x05。





当前状态,RPDO用于表示控制(写入)通道的状态,共有2个RPDO。其中RPDO1代表前4个通道,帧ID为0x180+Node ID。TPDO2代表后4个通道,帧ID为0x280+Node ID。



八、标准CANopen模式


1、上电启动报文


GCAN-4068模块满足标准CANopen CiA 301协议,是标准的CANopen从站设备。GCAN-4068启动后将主动发出一帧数据给主站,帧ID为0x700+Node ID。


例如:GCAN-4068的Node ID为1(以下节点号均为1),则主站设备可接收到一条节点状态数据,帧ID为0x701,帧数据为0x7F。





2、NMT状态切换


GCAN-4068模块接收由主站发出的操作指令,帧ID为0x000,DLC为2,帧数据第一个字节为命令符,第二个字节为节点号(若为00则控制全部节点)。例如:GCAN-4068的Node ID为1,命令GCAN-4068为进入操作状态(01),则NMT命令帧ID为0x000,帧数据为0x01,0x01。主站发送数据01 01,GCAN-4068模块进入05启动状态。





3、PDO命令


GCAN-4068模块采用PDO(Process Data Object,过程数据对象)对电流进行输出。RPDO用于表示改变(写入)通道的状态,共有2个RPDO。其中RPDO1代表前4个通道,RPDO2代表后4个通道。其中,RPDO1,帧ID为0x200+Node ID,代表前4个通道。RPDO2,帧ID为0x300+Node ID,代表后4个通道。



RPDO1:





RPDO2:





电流输出=数据*倍数。


注:最小值不为零时,若RPDO不给数据或数据小于最小值*倍数,通道输出均为零。


2字节数据最大0xFF FF(65536)控制1路输出,无论最大值为多少,数据为0xFF FF时输出最大电流;且数据大于最大值*倍数时,输出为最大电流。


举例:默认最小值4mA,倍数100,RPDO1不给数据时,通道输出为0mA;数据400以下(0x01 90)时,输出均为0mA;数据01 90时输出为4mA。


默认最大值24mA,倍数100,数据2400(0x09 60)时,通道输出为24mA,数据大于0x09 60时,通道输出为24mA,数据为0xFF FF时,通道输出为24mA。





例如,GCAN-4068模块节点号设为1。默认通道1最小值为4,最大值为24,倍数为100倍(最小值、最大值、倍数均可自定义)。


若需要通道1输出的电流为最大值24,则对应数据为24*倍数,倍数值为100,则通道1对应数据为24*100=2400,转换为16进制是09 60,又因为数据传输中低位在前高位在后,所以数据为60 09。若其余通道无输出,通道对应数据为00 00。则RPDO1命令的帧ID为0x201,数据长度(DLC)为8,帧数据为60 09 00 00 00 00 00 00。





若需要通道5输出的电流为最小值4,则对应数据为4*倍数,倍数值为100,则通道5对应数据为4*100=400,转换为16进制是01 90,又因为数据传输中低位在前高位在后,所以数据为90 01。若其余通道均无输出,通道对应数据为00 00。





则RPDO2命令的帧ID为0x301,数据长度(DLC)为8,帧数据为90 01 00 00 00 00 00 00。此时,通道1输出电流为20mA,通道5输出电流为4mA,其余通道无电流输出。



4、SDO命令


服务数据对象SDO(ServiceDataObjects)主要用来访问节点的对象字典,可以直接对GCAN-4068的参数进行读写配置。配置后重新上电生效。



(1)修改系统模式


GCAN-4068模块可通过发送SDO命令写参数,修改模块的使用模式。该参数位于对象字典索引0x2400、子索引0x00,数据类型Unsigned8。





(2)修改电流输出最小值、最大值、倍数


GCAN-4068模块可通过发送SDO命令写参数,修改模块每一路输出的最小值、最大值、倍数。该参数位于对象字典索引0x2401至2408、子索引0x00,数据类型Unsigned32。量程为0-24mA。


每一路的最大值、最小值、倍数均可自由配置为不同数值。最小值的数据类型为Unsigned8,默认值为0x04。
最大值的数据类型为Unsigned8,默认值为0x18,即10进制24,大于0x18则输出最大值0x18。倍数的数据类型为Unsigned16,默认值为0x64,即10进制100。





电流输出的公式为:设置数据=电流输出值*倍数。


为了输入精度,倍数可自由配置,例如:设置电流输出0mA为0x00,设置电流输出24mA为0xFFFF,即十进制65535,那么倍数为(65536-0)/24=2730.6,取2730时,设置数据达不到0xFFFF;由于大于24mA输出为24mA,设置数据取0xFFFF即可,故取倍数为2731,即十六进制的0x0A AB。



(1)配置操作举例


CANopen模式配置操作举例:(以节点号为1举例)默认模式上电后:


1、模块配置为标准CANopen模式


报文:ID:0x601数据:2F 00 24 00 03 00 00 00,设置模块为标准CANopen模式。


2、修改第1路输出最小值、最大值、倍数


报文:ID:0x601数据:23 01 24 00 00 18 AB 0A,设置第1路输出最小值为0,即16进制的0x00;最大值为24,即16进制的0x18;倍数为2730,即16进制的0x0A AB。





重新上电后,配置生效。


(2)使用操作举例


CANopen模式操作举例:(以节点号为1举例)配置完重新上电后:


1、NMT状态切换


报文:ID:0x000数据:01 01,设置模块为05启动状态。





当前状态,即可对输出进行改变(写入)。


2、若设置第1路输出为最大值24mA,设置数据为最大值0xFF FF;RPDO1:帧ID为0x200+Node ID,用以写入(设置)输出的数据







第一路有输出为最大值24mA,数据如图所示:





3、若设置第1路输出为12mA,设置数据为电流输出*倍数即12*2731=32772(0x80 04);RPDO1:帧ID为0x200+Node ID,用以写入(设置)输出的数据





第一路有输出为12mA,数据如图所示:





九、GCAN-4068对象字典
